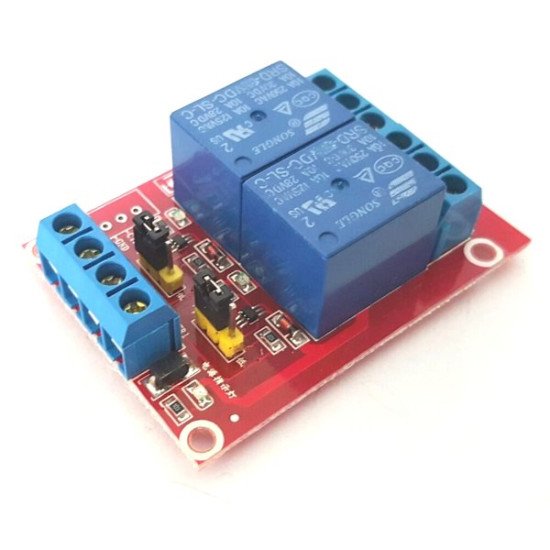

Module 2 relay kích mức H/L 5VDC

Thẻ: module 2 relay , module 2 relay 5v , relay 5vdc h l , mach 2 relay 5v , relay kích mức h l , module relay arduino , relay 2kenh 5v , mạch 2 relay , relay 2 kenh , 1G22

Module 2 relay kích mức H/L 5VDC

Hàng trong kho: 50
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1156
Vị trí: 1G22

Số lượng đã bán: 342

1 đánh giá - Viết đánh giá

36.720đ

Giá chưa bao gồm VAT: 34.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Module 2 relay kích mức H/L 5VDC là mạch đóng ngắt thiết bị công suất cao an toàn nhờ tích hợp opto cách ly và transistor. Mạch cho phép điều khiển linh hoạt qua tín hiệu mức cao hoặc mức thấp được cấu hình dễ dàng bằng Jumper, rất thích hợp cho các ứng dụng tự động hóa với vi điều khiển.

2. Thông số kỹ thuật

Điện áp hoạt động: 5VDC
Dòng tiêu thụ (mỗi relay): Khoảng 80mA
Điện thế đóng ngắt tối đa: AC250V ~ 10A hoặc DC30V ~ 10A
Tiếp điểm ngõ ra: NC (thường đóng), NO (thường mở), COM (chân chung)
Tín hiệu kích: Chọn mức 0 (Low) hoặc 1 (High) qua Jumper
Đèn báo trạng thái: Có LED hiển thị cho từng Relay
Trọng lượng: 17g

3. Ứng dụng

Điều khiển bật/tắt thiết bị điện gia dụng AC (đèn, quạt, máy bơm...) bằng vi điều khiển.
Mạch công tắc điện tử tự động trong các hệ thống nhà thông minh (Smart Home).
Cách ly phần điều khiển điện áp thấp với phần tải điện áp cao để bảo vệ board mạch chính.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn DC 5V, đồng hồ vạn năng (VOM) đo thông mạch, dây cắm.
Thao tác: Cấp nguồn 5V vào chân VCC và GND của module. Cắm chân kích (IN1/IN2) lần lượt vào mức GND hoặc VCC tùy theo thiết lập Jumper, quan sát đèn LED báo trạng thái và nghe tiếng tách của relay. Dùng VOM đo cặp chân COM và NO/NC để kiểm tra trạng thái đóng ngắt.
Kết quả: Đèn LED sáng tương ứng với relay hoạt động, tiếp điểm COM chuyển mạch từ NC sang NO chính xác.

* Lưu ý an toàn: Không chạm tay trực tiếp vào các tiếp điểm ngõ ra khi đang cấp nguồn tải AC điện áp cao để tránh điện giật nguy hiểm.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

VCC nối với 5V (Arduino)
GND nối với GND (Arduino)
IN1 nối với Chân số 7 (Arduino)
IN2 nối với Chân số 8 (Arduino)

C/C++ (Arduino/ESP)

const int relay1 = 7;
const int relay2 = 8;

void setup() {
  pinMode(relay1, OUTPUT);
  pinMode(relay2, OUTPUT);
  digitalWrite(relay1, HIGH);
  digitalWrite(relay2, HIGH);
}

void loop() {
  digitalWrite(relay1, LOW);
  digitalWrite(relay2, HIGH);
  delay(1000);
  digitalWrite(relay1, HIGH);
  digitalWrite(relay2, LOW);
  delay(1000);
}
