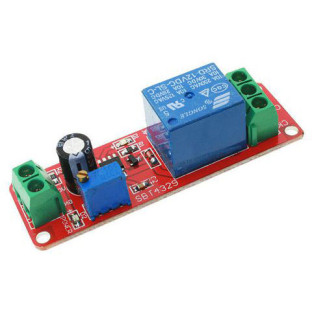

Module relay delay Ne555 5V (0-10s)

1. Giới thiệu tổng quan

Module relay delay Ne555 5V (0-10s) là mạch tạo trễ thời gian sử dụng IC NE555 phổ biến trong các ứng dụng tự động hóa. Sản phẩm cho phép điều chỉnh thời gian trễ từ 0 đến 10 giây thông qua biến trở tích hợp, giúp điều khiển đóng/ngắt thiết bị ngoại vi một cách chính xác.

2. Thông số kỹ thuật

• Điện áp hoạt động: 5V DC
• IC điều khiển: NE555
• Thời gian trễ: 0 - 10 giây (có thể điều chỉnh bằng biến trở)
• Khả năng tải của Relay: Tối đa 10A 250VAC hoặc 10A 30VDC
• Kích thước: 68mm x 21mm

3. Ứng dụng

• Mạch trễ thời gian cho các thiết bị điện tử
• Hệ thống tự động hóa bật/tắt thiết bị theo thời gian định sẵn
• Ứng dụng trong nhà thông minh và các dự án DIY với vi điều khiển

4. Hướng dẫn kiểm tra (Test)

const int relayPin = 8; // Khai bao chan dieu khien relay

void setup() {
  pinMode(relayPin, OUTPUT); // Cai dat chan relay la OUTPUT
}

void loop() {
  digitalWrite(relayPin, HIGH); // Bat relay
  delay(5000); // Doi 5 giay
  digitalWrite(relayPin, LOW); // Tat relay
  delay(5000); // Doi 5 giay
}
