74373
- Hàng trong kho: 13
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 167
- Vị trí: 3N4
Số lượng đã bán: 6
Lượt xem: 194
7.560đ
Giá chưa bao gồm VAT: 7.000đ
1. Giới thiệu tổng quan

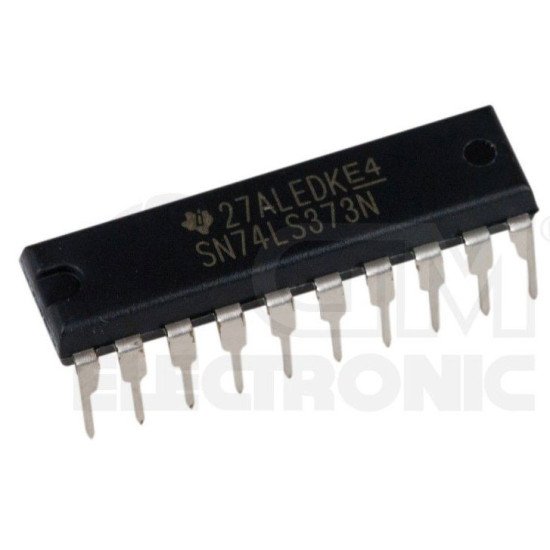

IC 74373 là mạch tích hợp thuộc họ logic 74xx, nổi bật với chức năng thanh ghi chốt trong suốt 8-bit đi kèm ngõ ra 3 trạng thái. Linh kiện này đóng vai trò quan trọng trong các hệ thống vi xử lý và mạch số, giúp lưu trữ dữ liệu tạm thời và giải phóng đường truyền bus dữ liệu một cách hiệu quả.
2. Thông số kỹ thuật
- Mã sản phẩm (Model): 74373
- Họ vi mạch: 74xx
- Loại linh kiện: Thanh ghi chốt D 8-bit (Octal D-type Latch)
- Điện áp hoạt động: 4.75V đến 5.25V (Tiêu chuẩn TTL 5V)
- Loại ngõ ra: 3 trạng thái (Tri-state / High-Impedance)
- Nhiệt độ làm việc: 0°C đến 70°C
3. Ứng dụng
- Làm mạch chốt dữ liệu (Address/Data Latching) trong các hệ thống vi xử lý 8-bit.
- Làm đệm ngõ ra (Output Buffer) cho các bus dữ liệu cần cách ly trạng thái.
- Ứng dụng trong các mạch hiển thị LED multiplexing, máy tính đơn giản và các thiết bị ngoại vi số.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn DC 5V, đồng hồ vạn năng (VOM) hoặc testboard, các điện trở kéo và nguồn cấp mức logic cho chân dữ liệu.
- Thao tác: Cấp nguồn 5V vào chân VCC và GND. Đưa mức logic thay đổi vào các chân ngõ vào D (từ D0 đến D7). Kích hoạt chân Latch Enable (LE) lên mức cao để dữ liệu truyền qua ngõ ra Q, sau đó hạ LE xuống thấp để chốt dữ liệu. Kiểm tra trạng thái ngõ ra OE (Output Enable) để đóng/mở ngõ ra 3 trạng thái.
- Kết quả: Ngõ ra Q thay đổi theo ngõ vào D khi LE ở mức cao và giữ nguyên giá trị (chốt) khi LE chuyển về mức thấp. Khi OE ở mức cao, các ngõ ra chuyển sang trạng thái tổng trở cao (High-Z).
* Lưu ý an toàn: Không cấp điện áp vượt quá 5.25V cho chân VCC để tránh làm hỏng IC. Đảm bảo đấu đúng cực tính nguồn và xả tĩnh điện trước khi thao tác với linh kiện.
