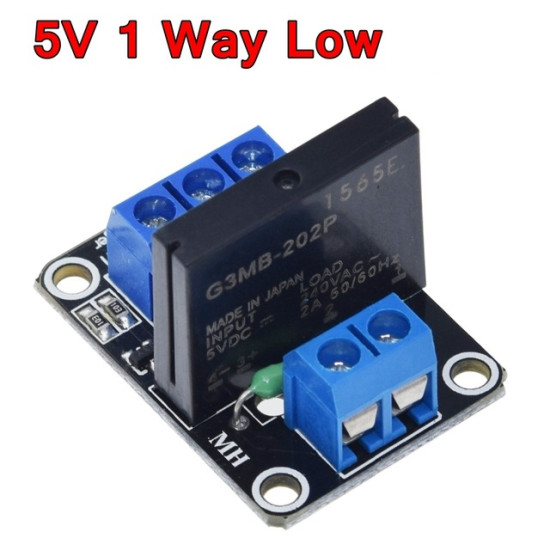

Module 1 Relay rắn SSR 5VDC

Thẻ: module 1 relay rắn ssr 5vdc , module 1 relay ran ssr 5vdc , relay rắn 5v , relay ran 5v , ssr omron g3mb , ssr g3mb , mạch điều khiển ac , mach dieu khien ac , 1G19

Hàng trong kho: 52
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 731
Vị trí: 1G19

Số lượng đã bán: 58

1 đánh giá - Viết đánh giá

32.400đ

Giá chưa bao gồm VAT: 30.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Module 1 Relay rắn SSR 5VDC sử dụng cấu trúc bán dẫn thay vì cơ học, mang lại độ bền và tuổi thọ cao cùng khả năng đóng ngắt tần suất lớn. Sản phẩm tích hợp sẵn opto cách ly (photo triac) đảm bảo an toàn, chuyên dùng để đóng ngắt nguồn điện AC (75V - 240VAC) với dòng tối đa 2A.

2. Thông số kỹ thuật

Model / SSR: OMRON G3MB-202P
Số lượng Relay: 1
Điện áp kích: 5VDC
Dòng tiêu thụ: 20mA / 1 Relay SSR
Điện áp đóng ngắt tối đa: 75 đến 240VAC (50/60Hz)
Dòng điện đóng ngắt: 0.1 – 2A
Cách ly: Photo Triac
Kích thước: 25mm x 34mm (L x W)
Trọng lượng: 13g

3. Ứng dụng

Điều khiển thiết bị điện sử dụng nguồn AC như đèn, quạt, van điện từ.
Các hệ thống tự động hóa công nghiệp và nhà thông minh (Smart Home) cần tần suất đóng ngắt liên tục.
Ứng dụng vi điều khiển (Arduino, ESP8266, ESP32) điều khiển tải AC an toàn.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn 5VDC, vi điều khiển (Arduino) hoặc nguồn DC kích, bóng đèn AC (tải thử nghiệm), đồng hồ VOM.
Thao tác: Cấp nguồn 5V (DC+, DC-) cho module. Kết nối chân tín hiệu (CH1) vào chân Digital Output của Arduino. Đấu nối tiếp tải AC vào ngõ ra của SSR. Viết code điều khiển chân CH1 mức cao/thấp để kích relay.
Kết quả: Đèn LED trạng thái trên module sáng, nghe tiếng click nhẹ (nếu có) hoặc tải AC hoạt động ổn định theo lệnh đóng/ngắt từ vi điều khiển.

* Lưu ý an toàn: TUYỆT ĐỐI KHÔNG sử dụng module này để đóng ngắt nguồn điện DC, SSR chỉ thiết kế dành riêng cho nguồn AC. Cẩn thận điện giật khi thao tác với nguồn điện lưới 220V.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

DC+ nối với 5V (Arduino)
DC- nối với GND (Arduino)
CH1 nối với Chân số 7 (Arduino Digital Pin)

C/C++ (Arduino/ESP)

// Định nghĩa chân kết nối relay
const int relayPin = 7;

void setup() {
  // Cài đặt chân relay là OUTPUT
  pinMode(relayPin, OUTPUT);
}

void loop() {
  digitalWrite(relayPin, HIGH); // Bật Relay (Đóng mạch AC)
  delay(2000);                  // Chờ 2 giây
  digitalWrite(relayPin, LOW);  // Tắt Relay (Ngắt mạch AC)
  delay(2000);                  // Chờ 2 giây
}
