7493
7493
- Hàng trong kho: 79
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 89
- Vị trí: 3Q5
Số lượng đã bán: 16
Lượt xem: 205
7.560đ
Giá chưa bao gồm VAT: 7.000đ
1. Giới thiệu tổng quan

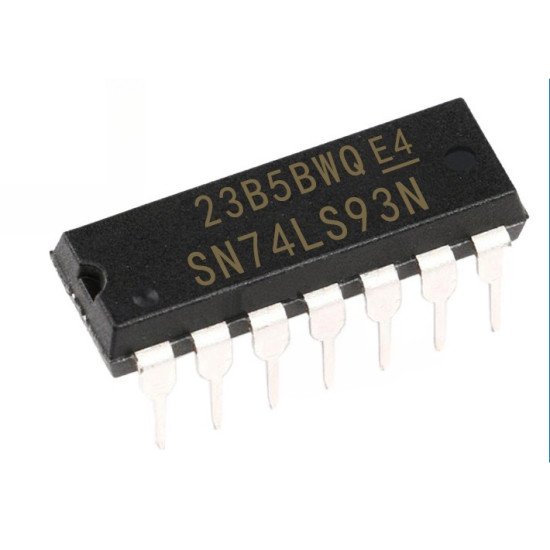

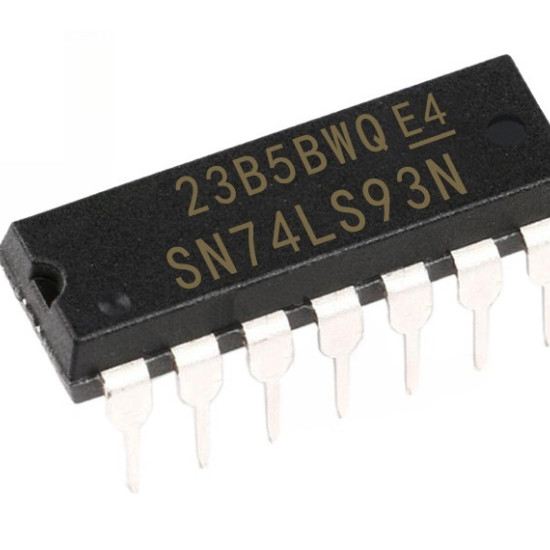

IC 7493 là một mạch đếm nhị phân 4-bit (4-bit binary ripple counter) thuộc họ logic TTL 74xx phổ biến. Linh kiện này bao gồm một bộ đếm chia 2 và một bộ đếm chia 8 độc lập bên trong, cho phép cấu hình linh hoạt để thực hiện các chức năng chia tần số hoặc đếm xung nhịp trong các hệ thống số.
2. Thông số kỹ thuật
- Loại IC: 4-Bit Binary Counter (TTL)
- Điện áp hoạt động: 4.75V đến 5.25V (chuẩn 5V TTL)
- Dòng điện đầu ra: Lên đến 8mA
- Tần số đếm tối đa: Khoảng 10 MHz đến 32 MHz tùy hãng sản xuất
- Kiểu chân: DIP-14 (14 chân cắm xuyên lỗ)
- Nhiệt độ hoạt động: 0°C đến 70°C
3. Ứng dụng
- Thiết kế mạch đếm xung nhịp, đồng hồ số hiển thị LED 7 đoạn.
- Ứng dụng làm mạch chia tần số trong các hệ thống tạo xung (clock divider).
- Sử dụng trong các bộ định thời gian (timer) và mạch logic tuần tự cơ bản.
- Phục vụ học tập, thực hành môn Điện tử số và thiết kế vi mạch.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn DC 5V, mạch testboard (breadboard), công tắc nhấn nút (push button) tạo xung, điện trở hạn dòng 330Ω và 4 đèn LED đơn.
- Thao tác: Cấp nguồn 5V vào chân VCC (chân 5) và GND (chân 10 hoặc 12). Kết nối chân xung nhịp (CLK) với nút nhấn tạo xung. Nối 4 ngõ ra (Q0, Q1, Q2, Q3 tương ứng các chân 12, 9, 8, 11) với 4 đèn LED qua điện trở. Kích hoạt chân Reset về mức thấp và nhấn nút tạo xung để quan sát trạng thái nhị phân trên LED.
- Kết quả: Đèn LED sẽ thay đổi trạng thái sáng/tắt theo mã nhị phân từ 0000 đến 1111 sau mỗi lần nhấn xung nhịp, chứng tỏ IC hoạt động bình thường.
* Lưu ý an toàn: Không cấp điện áp vượt quá 5.25V để tránh làm hỏng IC. Đảm bảo đấu đúng chân VCC và GND trước khi cấp nguồn để tránh hiện tượng sốc nhiệt, cháy nổ linh kiện.
