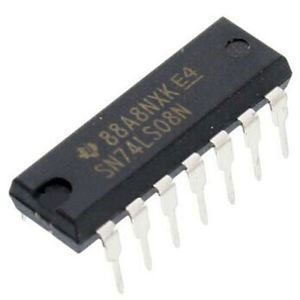

74LS08
- Hàng trong kho: 151
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 79
- Vị trí: 3S4
Số lượng đã bán: 482
Lượt xem: 224
6.480đ
Giá chưa bao gồm VAT: 6.000đ
1. Giới thiệu tổng quan
IC 74LS08 là vi mạch tích hợp thuộc họ TTL phổ biến, chứa 4 cổng AND 2 ngõ vào độc lập. Sản phẩm nổi bật với khả năng xử lý tín hiệu logic nhanh chóng, độ bền cao và là linh kiện nền tảng trong các mạch logic số và hệ thống điện tử.
2. Thông số kỹ thuật
- Loại logic: Cổng AND (Quad 2-Input AND Gate)
- Điện áp hoạt động: 4.75V đến 5.25V (Tiêu chuẩn 5V DC)
- Dòng điện ngõ ra: Lên đến 8mA
- Tốc độ trễ truyền: ~9ns - 15ns
- Nhiệt độ hoạt động: 0°C đến 70°C
- Kiểu chân: DIP-14 hoặc SOIC-14
3. Ứng dụng
- Xây dựng và thiết kế các mạch logic tổ hợp cơ bản
- Hệ thống giải mã địa chỉ, mạch điều khiển và bộ đếm trong vi xử lý
- Ứng dụng trong giáo dục, thực hành môn kỹ thuật số và điện tử căn bản
- Tạo tín hiệu kích hoạt (Enable) hoặc khóa (Gate) tín hiệu dữ liệu
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn cấp 5V DC, đồng hồ vạn năng (VOM), breadboard, điện trở 330Ω, LED và dây cắm.
- Thao tác: Cấp nguồn 5V vào chân 14 (VCC) và nối chân 7 (GND). Đưa mức logic 0 (GND) hoặc 1 (5V) vào hai ngõ vào của một cổng AND (ví dụ chân 1 và 2), theo dõi ngõ ra tại chân 3 bằng LED hoặc đồng hồ đo.
- Kết quả: Đèn LED chỉ sáng (hoặc ngõ ra đạt mức cao) khi và chỉ khi cả hai ngõ vào đều được cấp mức logic cao (5V). Các trường hợp còn lại ngõ ra phải ở mức thấp (0V).
* Lưu ý an toàn: Không cấp nguồn vượt quá 5.5V để tránh làm hỏng IC. Đảm bảo đúng cực tính VCC và GND trước khi bật nguồn.
