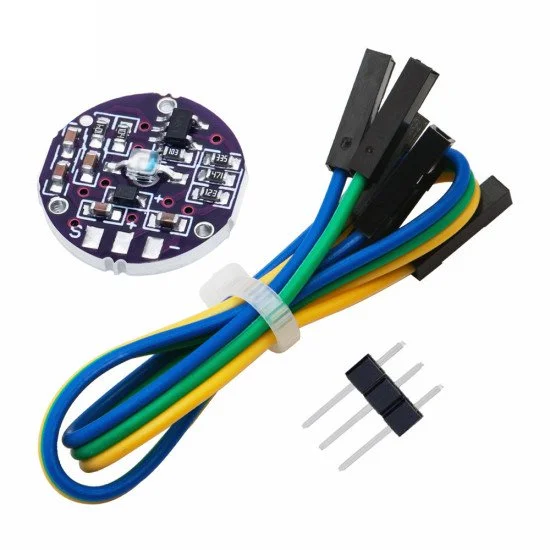

Cảm biến nhịp tim XD-58C pulsesensor

THÔNG SỐ KỸ THUẬT

• - Nguồn: 3-5V.
• - Ngõ ra: Analog.

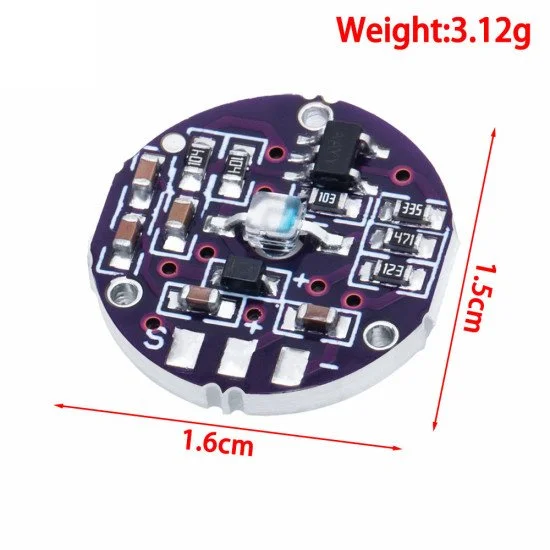

• - Đường kính cảm biến: 1.6cm

Nguyên lý hoạt động:

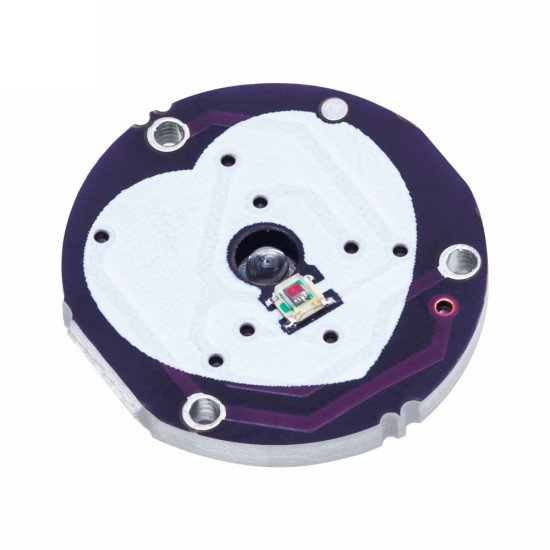

      Khi áp chặt mặt cảm biến vào da, nơi có mạch máu chảy( thường là áp vào tai, đầu ngón tay,... để dễ kẹp) đầu phát sẽ phát ra ánh sáng đi vào trong da. Dòng ánh sáng đó sẽ bị khuếch tán ra xung quanh, và một phần đi tới quang trở đặt gần đầu phát. Do bị ép vào nên lượng máu ở phần cảm biến sẽ thay đổi, cụ thể khi không có áp lực do tim đập, máu sẽ dồn ra xung quanh, lượng ánh sáng từ đầu phát sẽ về đầu thu nhiều hơn so với khi tim đập, máu chảy qua nơi có cảm biến áp vào.

     Sự thay đổi là rất nhỏ, nên phần cảm nhận ánh sáng (quang trở) thường  có mạch IC đề khuếch đại tín hiệu thay đổi này, đưa về các mạch lọc, đếm hoặc các mạch ADC để tính toán ra nhịp tim.Tín hiệu đầu ra là tín hiệu analog, dao động theo các mạch đập của tim.
