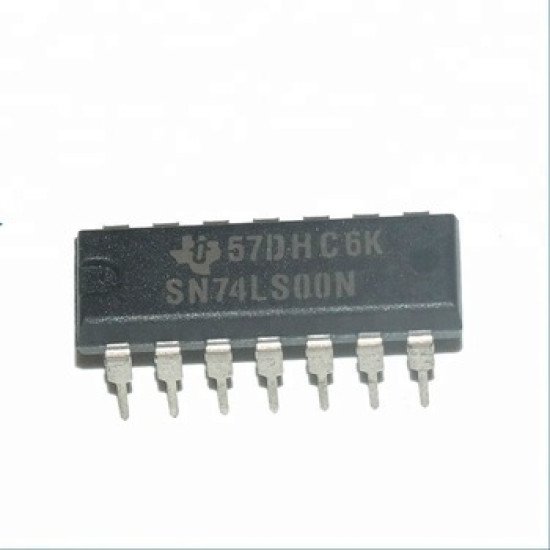

74LS00
- Hàng trong kho: 74
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1239
- Vị trí: 3S1
Số lượng đã bán: 265
Lượt xem: 161
6.480đ
Giá chưa bao gồm VAT: 6.000đ
1. Giới thiệu tổng quan
IC 74LS00 là một mạch tích hợp thuộc họ TTL (Transistor-Transistor Logic), bao gồm 4 cổng NAND 2 đầu vào độc lập. Sản phẩm được sử dụng rộng rãi trong các mạch logic số, hệ thống nhúng và các thiết bị điện tử cơ bản để thực hiện phép toán logic phủ định AND.
2. Thông số kỹ thuật
- Loại IC: 74LS (Low-power Schottky TTL)
- Chức năng logic: 4 cổng NAND 2 đầu vào
- Điện áp cấp nguồn (VCC): 4.75V đến 5.25V (chuẩn 5V)
- Dòng điện đầu ra mức thấp (I_OL): 8 mA
- Dòng điện đầu ra mức cao (I_OH): -0.4 mA
- Nhiệt độ hoạt động: 0°C đến 70°C
- Kiểu chân: DIP-14 (14 chân cắm trực tiếp trên breadboard)
3. Ứng dụng
- Thiết kế và xây dựng các mạch logic tổ hợp (combinational logic circuits)
- Tạo các cổng logic cơ bản khác (AND, OR, NOT) từ cổng NAND
- Mạch giải mã, mạch nhớ đơn giản và các hệ thống điều khiển tự động dùng IC số
- Học tập, thực hành môn Điện tử số tại các trường đại học và cao đẳng
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn 5V DC, một breadboard, điện trở 330 ohm, LED đơn, và đồng hồ vạn năng (VOM).
- Thao tác: Cấp nguồn 5V vào chân 14 (VCC) và chân 7 (GND) của IC 74LS00. Nối một cổng NAND bất kỳ (ví dụ chân 1 và 2 là đầu vào, chân 3 là đầu ra). Nối đầu ra chân 3 qua điện trở 330 ohm vào LED để quan sát trạng thái. Thay đổi mức logic (0V hoặc 5V) tại chân 1 và 2 để kiểm tra bảng chân lý của cổng NAND.
- Kết quả: LED chỉ tắt (mức thấp) khi cả hai đầu vào (chân 1 và 2) ở mức cao (5V), các trường hợp còn lại LED đều sáng (mức cao).
* Lưu ý an toàn: Không cấp điện áp vượt quá 5.25V vì có thể làm cháy và hỏng vĩnh viễn IC. Tránh để tĩnh điện tiếp xúc trực tiếp với các chân của IC khi chưa lắp vào mạch.
