1. Giới thiệu tổng quan

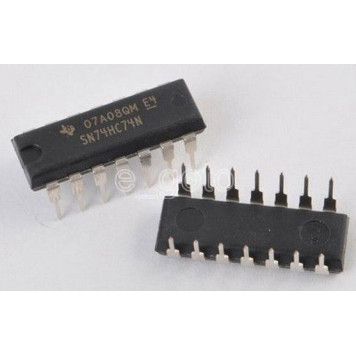

IC 7474 thuộc họ logic 74xx, là một vi mạch tích hợp chứa hai mạch D-type Flip-Flop (chốt dữ liệu D kép) độc lập. Vi mạch này được sử dụng rộng rãi trong các mạch đồng bộ hóa, thanh ghi dịch, và các hệ thống logic tuần tự nhờ khả năng lưu trữ trạng thái ổn định khi có xung nhịp kích hoạt.

2. Thông số kỹ thuật

Model: 7474 (Họ 74xx)
Loại logic: D-type Positive-Edge-Triggered Flip-Flop
Điện áp cấp nguồn (VCC): 4.75V đến 5.25V (Chuẩn TTL 5V)
Dòng điện ngõ ra: Lên đến 16mA
Tần số xung nhịp tối đa: Thường khoảng 25MHz - 35MHz
Nhiệt độ hoạt động: 0°C đến 70°C
Kiểu chân: DIP-14 hoặc SOIC-14

3. Ứng dụng

Mạch đếm (Counter) và mạch chia tần số
Thanh ghi dịch (Shift Register) và bộ lưu trữ tạm thời
Mạch đồng bộ tín hiệu không đồng bộ (Synchronizer)
Điều khiển trạng thái trong các hệ thống vi điều khiển và FPGA

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn DC 5V, breadboard, điện trở 330 ohm, LED đơn, nút nhấn (push button) và đồng hồ VOM.
Thao tác: Cấp nguồn VCC (chân 14) và GND (chân 7). Kết nối chân Clear (CLR) và Preset (PR) lên mức cao (VCC) để vô hiệu hóa tính năng thiết lập lại không đồng bộ. Đưa xung nhịp (Clock) qua nút nhấn và dữ liệu (D) qua công tắc gạt, quan sát trạng thái ngõ ra Q (LED) thay đổi theo sườn lên của xung nhịp.
Kết quả: LED ngõ ra Q chỉ thay đổi trạng thái khi có xung kích từ mức thấp lên mức cao tại chân Clock và trạng thái chân D tương ứng.

* Lưu ý an toàn: Không cấp nguồn vượt quá 5.5V để tránh làm hỏng IC. Đảm bảo đúng chân VCC và GND trước khi bật nguồn, tránh hiện tượng đảo cực gây quá nhiệt và cháy nổ vi mạch.
