1. Giới thiệu tổng quan

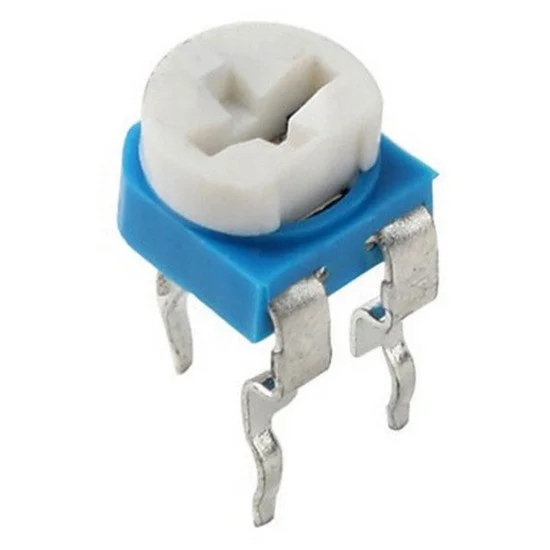

Biến trở cúc áo RM065 (Model: RM065) là linh kiện điện tử điều chỉnh điện trở dạng xoay, thiết kế nhỏ gọn hình cúc áo rất tiết kiệm không gian. Sản phẩm chuyên dùng để hiệu chỉnh điện áp, điều chỉnh độ lợi, hoặc thiết lập thông số trong các mạch điện tử, mạch nguồn và thiết bị dân dụng.

2. Thông số kỹ thuật

Model: RM065
Loại: Biến trở cúc áo (Trimpot)
Công suất: 0.1W - 0.2W
Sai số: ±20%
Góc quay cơ học: 200° ± 20°
Độ bền cơ học: Xoay điều chỉnh 100 vòng

3. Ứng dụng

Mạch nguồn điều chỉnh điện áp, dòng điện
Mạch âm thanh, amply mini điều chỉnh âm lượng
Hiệu chỉnh cảm biến, mạch đo lường tín hiệu analog
Các thiết bị điện tử tiêu dùng và mạch điện DIY

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Đồng hồ vạn năng (VOM) chỉnh về thang đo điện trở (Ω).
Thao tác: Đo điện trở giữa hai chân bìa để kiểm tra tổng trở trị số của biến trở. Tiếp tục đo giữa chân bìa và chân giữa (chân gạt), sau đó xoay trục cúc áo.
Kết quả: Trị số tổng ổn định đúng theo nhãn, khi xoay trục giá trị điện trở thay đổi mượt mà từ 0 đến giá trị tối đa mà không bị mất kết nối (nhảy số vô cực).

* Lưu ý an toàn: Không vặn quá tay khi chạm đến điểm dừng cơ học để tránh làm hỏng lá tiếp xúc bên trong biến trở. Lắp đúng công suất định mức tránh làm quá nhiệt linh kiện.
