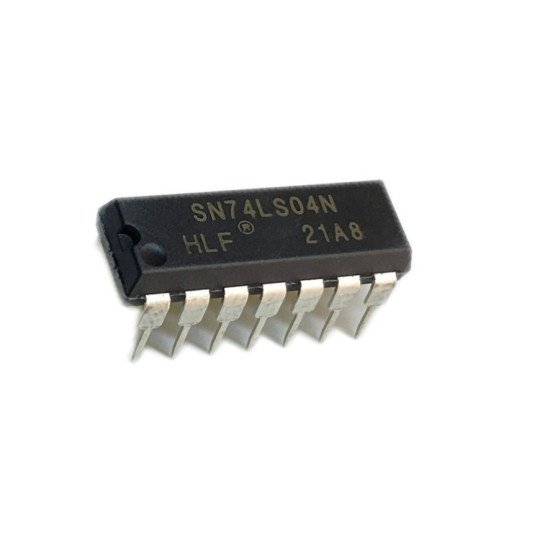

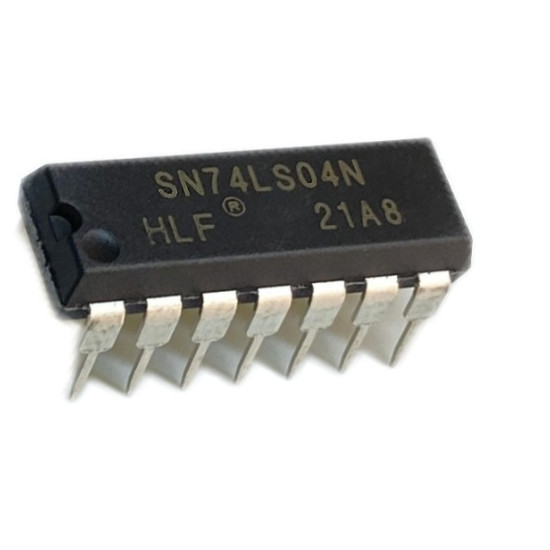

74LS04

Thẻ: ic 74ls04 , 74ls04 , cong dao , cổng đảo , hex inverter , ic so , ic số , linh kiện điện tử , 3S3

74LS04

Hàng trong kho: 91
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 75
Vị trí: 3S3

Số lượng đã bán: 78

1 đánh giá - Viết đánh giá

6.480đ

Giá chưa bao gồm VAT: 6.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

IC 74LS04 là vi mạch số thuộc dòng 74LS, bao gồm 6 cổng NOT (Hex Inverter) độc lập bên trong. Sản phẩm này chuyên dùng để đảo trạng thái logic của tín hiệu, chuyển mức điện áp cao thành thấp và ngược lại trong các mạch điện tử số.

2. Thông số kỹ thuật

Loại linh kiện: IC cổng đảo (Hex Inverter)
Họ vi mạch: Low-power Schottky TTL (LS)
Số lượng cổng: 6 cổng NOT độc lập
Điện áp cấp nguồn (VCC): 4.75V đến 5.25V (chuẩn 5V)
Dòng điện ngõ ra: Lên đến 8mA (mức thấp)
Nhiệt độ hoạt động: 0°C đến 70°C
Kiểu chân: DIP-14 hoặc SOIC-14

3. Ứng dụng

Đảo ngược tín hiệu logic trong các mạch điều khiển vi điều khiển và vi xử lý
Tạo xung clock, mạch dao động đơn giản kết hợp với điện trở và tụ điện
Chuyển đổi mức logic giữa các tầng mạch điện tử
Ứng dụng trong các mạch giải mã, hiển thị LED và các hệ thống logic tổ hợp

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn cấp 5V DC, đồng hồ vạn năng (VOM), breadboard, điện trở 330Ω và một bóng LED đơn.
Thao tác: Cấp nguồn 5V vào chân 14 (VCC) và nối chân 7 (GND) với cực âm. Đưa mức logic 0 (nối GND) vào chân ngõ vào (ví dụ chân 1), dùng đồng hồ đo điện áp hoặc LED tại chân ngõ ra tương ứng (chân 2). Sau đó chuyển ngõ vào lên mức 1 (nối VCC) và quan sát sự thay đổi ở ngõ ra.
Kết quả: Khi ngõ vào ở mức thấp (0V), ngõ ra phải ở mức cao (~5V). Khi ngõ vào ở mức cao (~5V), ngõ ra phải ở mức thấp (0V). Cả 6 cổng hoạt động tương tự nhau.

* Lưu ý an toàn: Không cấp nguồn vượt quá 5.25V để tránh làm hỏng IC. Đảm bảo đúng chân VCC và GND trước khi bật nguồn để tránh hiện tượng đoản mạch gây quá nhiệt linh kiện.
