7486
- Hàng trong kho: 185
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 87
- Vị trí: 3R3
Số lượng đã bán: 414
Lượt xem: 192
7.560đ
Giá chưa bao gồm VAT: 7.000đ
1. Giới thiệu tổng quan

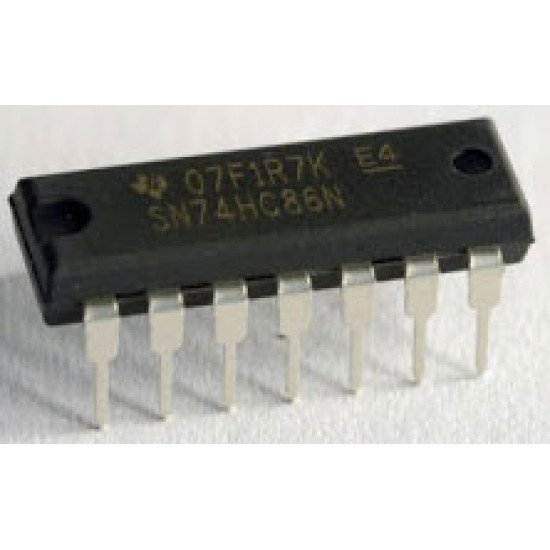

IC 7486 là một mạch tích hợp thuộc họ 74xx, chứa 4 cổng logic XOR (Exclusive-OR) độc lập. Sản phẩm được sử dụng rộng rãi trong các mạch xử lý số, mạch tính toán số học, mạch kiểm tra tính chẵn lẻ và các ứng dụng tạo dao động nhờ khả năng thực hiện phép toán logic chính xác.
2. Thông số kỹ thuật
- Loại IC: Cổng logic XOR 4 ngõ vào/ra
- Họ vi mạch: 74xx
- Điện áp hoạt động: 4.75V đến 5.25V (chuẩn 5V)
- Dòng điện ngõ ra: Tiêu chuẩn TTL
- Nhiệt độ làm việc: 0°C đến 70°C
- Kiểu chân: DIP-14 hoặc SOIC-14
3. Ứng dụng
- Mạch cộng toàn phần và bán phần trong máy tính
- Mạch so sánh bit và mạch phát hiện lỗi (Parity generator/checker)
- Mạch tạo dao động xung vuông (Clock generator)
- Mạch đảo mã và các ứng dụng điều khiển logic số học
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn DC 5V, đế cắm Breadboard, đồng hồ vạn năng (VOM) và các điện trở kéo, LED để hiển thị trạng thái ngõ ra.
- Thao tác: Cấp nguồn 5V vào chân VCC (chân 14) và GND (chân 7). Đưa các mức điện áp 0V hoặc 5V vào hai ngõ vào của một cổng XOR bất kỳ (ví dụ chân 1 và 2), sau đó quan sát trạng thái LED tại ngõ ra (chân 3).
- Kết quả: Đèn LED sáng (mức cao) khi hai ngõ vào khác mức logic (0-1 hoặc 1-0), và tắt (mức thấp) khi hai ngõ vào cùng mức logic (0-0 hoặc 1-1).
* Lưu ý an toàn: Không cấp nguồn vượt quá 5.25V để tránh làm hỏng IC. Đảm bảo đúng cực tính VCC và GND trước khi bật nguồn.
