Mạch sạc pin 2S/3S 3.7V QC type C 15W
Mạch sạc pin 2S/3S 3.7V QC type C 15W
- Hàng trong kho: 75
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 2238
- Vị trí: 1D25
Số lượng đã bán: 150
Lượt xem: 829
27.000đ
Giá chưa bao gồm VAT: 25.000đ
1. Giới thiệu tổng quan
Mạch sạc pin 2S/3S 3.7V QC type C 15W (Model: LX-LISC-V1) là giải pháp sạc pin chuyên dụng hỗ trợ công nghệ sạc nhanh Quick Charge (QC) qua cổng giao tiếp Type-C hiện đại. Mạch có khả năng cấu hình linh hoạt cho pin 2S hoặc 3S, mang lại hiệu suất sạc tối ưu và an toàn cho các thiết bị DIY sử dụng pin Lithium.
2. Thông số kỹ thuật
- Model: LX-LISC-V1
- Cổng kết nối: Type-C
- Công suất sạc: Tối đa 15W

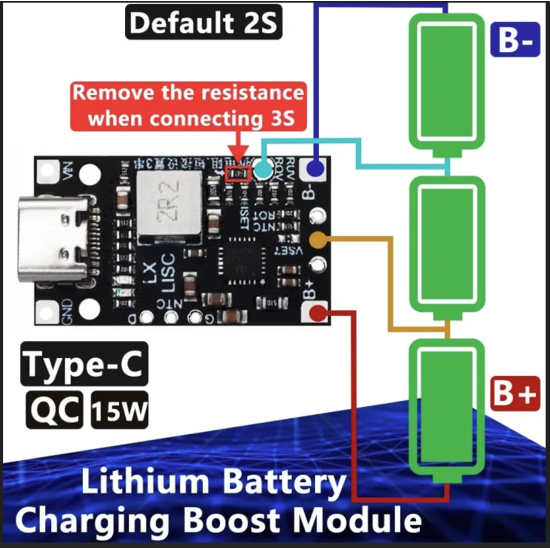

- Hỗ trợ cấu hình pin: 2S hoặc 3S (Mặc định 2S, chuyển 3S bằng cách thay đổi điện trở)
- Công nghệ sạc: Hỗ trợ sạc nhanh QC (Quick Charge)
3. Ứng dụng
- Thiết bị cầm tay chạy bằng pin sạc 2S hoặc 3S (7.4V hoặc 11.1V).
- Mạch sạc pin dự phòng tự chế công suất nhỏ.
- Các ứng dụng IoT, thiết bị đo đạc di động cần nguồn sạc nhanh Type-C.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ VOM, nguồn cấp Type-C hỗ trợ sạc nhanh QC, khối pin 2S (hoặc 3S nếu đã cấu hình lại).
- Thao tác: Cắm cáp nguồn Type-C vào mạch, đo điện áp ngõ ra tại các chân kết nối pin để kiểm tra dòng sạc và điện áp ngắt.
- Kết quả: Đèn báo trạng thái sạc hoạt động, điện áp ngõ ra tăng dần và ổn định theo đúng mức điện áp của chuẩn pin 2S/3S khi đầy.
* Lưu ý an toàn: Kiểm tra kỹ cấu hình chân hàn (2S/3S) trước khi cắm pin để tránh hiện tượng quá áp gây cháy nổ hoặc phồng pin. Tuyệt đối không để chập mạch ngõ ra.
mach sac pin 2s 3s 3.7v qc type c lx-lisc-v1
