1. Giới thiệu tổng quan

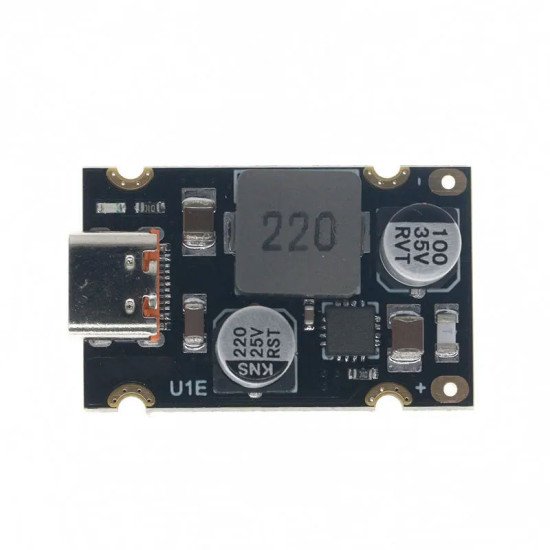

Mạch sạc nhanh Type C 65W PD3.1 PPS QC3.0 SCP là giải pháp chuyển đổi nguồn linh hoạt từ pin, acquy hoặc adapter thành bộ sạc nhanh công suất cao lên tới 65W với hiệu suất đạt tới 97%. Sản phẩm hỗ trợ đầu ra Type C tự động điều chỉnh điện áp thông minh cùng nhiều giao thức sạc tiên tiến, thích hợp để sạc nhanh cho điện thoại, laptop hoặc DIY sạc dự phòng.

2. Thông số kỹ thuật

Điện áp đầu vào: 8 ~ 30V (khuyên dùng 12 ~ 30V)
Điện áp đầu ra: Tự động điều chỉnh trong khoảng 3,3V đến 21V khi kết nối thiết bị Type-C
Công suất đầu ra: Tối đa 65W
Hiệu suất chuyển đổi: 92% ~ 97%
Cấp độ bảo vệ: Bảo vệ quá áp, thiếu áp đầu vào; bảo vệ quá dòng đầu vào, ngắn mạch và quá nhiệt đầu ra
Giao thức sạc hỗ trợ: BC1.2, Apple, QC2.0/QC3.0, Huawei FCP/SCP, Samsung AFC, MTK PE+1.1/PE+2.0, PD2.0/PD3.1 (PPS)
Trọng lượng: 7 ~ 10g
Kích thước: 20 x 31.8 mm

3. Ứng dụng

Chế tạo bộ sạc nhanh Type-C cầm tay hoặc tích hợp trên xe hơi, xe máy
DIY mạch sạc nhanh cho pin sạc dự phòng 18650 hoặc các khối pin ghép nối tiếp
Cung cấp nguồn sạc nhanh công suất lớn cho điện thoại, máy tính bảng và laptop

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn cấp đầu vào (12V - 30V), đồng hồ đo điện áp/dòng điện USB (USB Tester), cáp Type-C hỗ trợ sạc nhanh và thiết bị tải (điện thoại hoặc laptop hỗ trợ PD/QC).
Thao tác: Cấp nguồn đúng cực dương (+) và âm (-) từ nguồn vào các chân VIN và GND của mạch. Cắm cáp Type-C từ mạch sang thiết bị cần sạc hoặc thiết bị đo.
Kết quả: Theo dõi màn hình thiết bị đo hoặc thông báo trên điện thoại/laptop thấy hiển thị trạng thái sạc nhanh (Fast Charging / PD / QC) và điện áp tự động nhảy phù hợp.

* Lưu ý an toàn: Điện áp đầu vào phải cao hơn điện áp đầu ra (muốn sạc nhanh 20V thì nguồn vào phải lớn hơn 20V). Kiểm tra kỹ cực tính nguồn vào tránh đấu ngược cực gây cháy mạch và đảm bảo nguồn cấp đủ công suất.
