Mạch sạc pin dự phòng mini USB C 5V2A pin 3.7V
Mạch sạc pin dự phòng mini USB C 5V2A pin 3.7V
- Hàng trong kho: 59
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 2129
- Vị trí: 1B32
Số lượng đã bán: 141
Lượt xem: 620
21.600đ
Giá chưa bao gồm VAT: 20.000đ
1. Giới thiệu tổng quan

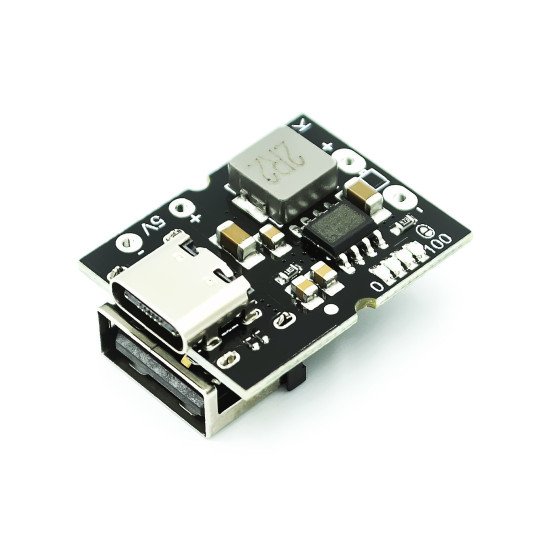

Mạch sạc pin dự phòng mini USB C 5V2A pin 3.7V là module tăng áp và giữ áp ổn định ở mức 5V chuyên dụng cho nguồn pin 18650, Li-ion, Lithium 3.7V. Sản phẩm tích hợp sẵn mạch sạc và xả thông minh, giữ áp 5V ổn định ngay cả khi pin gần cạn, rất lý tưởng để tự chế nguồn dự phòng hoặc cấp nguồn thiết bị.
2. Thông số kỹ thuật
- Điện áp đầu vào: 5V ~ 5.5V
- Điện áp sạc: 4.2V (mặc định) / 4.35V (Hàn điểm SET)
- Ngõ ra: Ổn áp 5V
- Dòng tải ngõ ra: 2A (Max)
- Dòng sạc tối đa: 2.4A

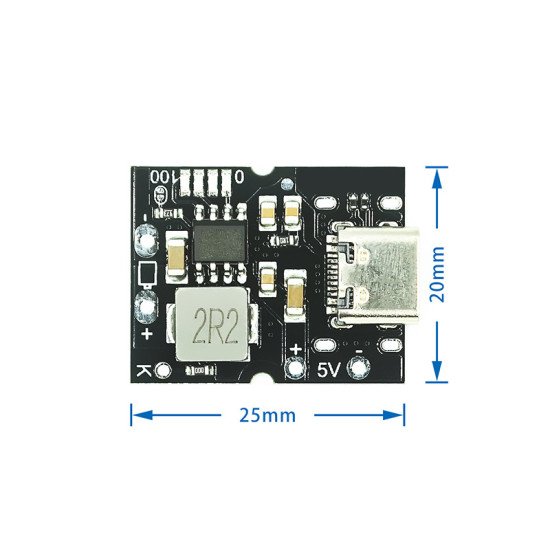

- Kích thước: 25 x 20 mm
3. Ứng dụng
- Chế tạo pin sạc dự phòng mini cổng USB Type-C
- Cấp nguồn cho module Arduino, vi điều khiển và các mạch điện tử nhỏ
- Chạy đèn LED 5V và DIY các dự án cần nguồn ổn định 5V từ pin 3.7V
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), 1 viên pin 3.7V (như pin 18650) và cáp sạc USB Type-C.
- Thao tác: Hàn hoặc kẹp pin 3.7V đúng cực B+ và B-, cấp nguồn sạc qua cổng Type-C hoặc dùng đồng hồ đo điện áp ngõ ra (OUT+/OUT-).
- Kết quả: Ngõ ra ổn định ở mức khoảng 5V và đèn báo sạc hoạt động bình thường khi cắm nguồn vào.
* Lưu ý an toàn: Mạch không có bảo vệ ngược áp và ngắn mạch, cần kiểm tra kỹ cực tính của pin trước khi kết nối để tránh làm cháy mạch. Có thể mod thêm diode nếu cần bảo vệ bổ sung.
