Mạch sạc và bảo vệ pin 3S/4S/5S 20A pin 3.7V

Mạch sạc và bảo vệ pin 3S/4S/5S 20A pin 3.7V - Sạc pin

Bảng bảo vệ này sử dụng các mạch bảo vệ hoàn thiện, IC đặc biệt, MOS điện trở trong cực thấp dòng điện cao nhập khẩu (điện trở trong thấp tới 3 milliohms cho một MOS) và có chức năng bảo vệ sạc và xả hoàn chỉnh và ổn định.

Kích thước nhỏ và dòng điện cao có thể được sử dụng trong các ứng dụng dòng điện cao như dụng cụ điện và máy bay mô hình.

Bảng bảo vệ này là bảng bảo vệ pin lithium dòng điện cao , thích hợp cho các thiết bị có dòng điện lớn hơn, chẳng hạn như dụng cụ điện, động cơ, máy khoan điện và các thiết bị khác.

Những điều cần lưu ý:

Lưu ý 1: Đường B và C phải được nối bằng dây dày và đảm bảo các miếng đệm được hàn chính xác vào cực dương và cực âm của thiết bị tương ứng.

Lưu ý 2: Trước khi lắp đặt bảng bảo vệ, các pin phải được kết hợp tốt (chênh lệch điện áp của mỗi pin không quá 0,05V , chênh lệch điện trở trong không quá 5mΩ và chênh lệch dung lượng nhỏ hơn 30mAh ). bảng bảo vệ bảo vệ từng chuỗi pin Miễn là nếu điện áp của chuỗi pin quá cao hoặc quá thấp thì nó sẽ được bảo vệ. Tính nhất quán của pin càng tốt thì năng lượng của toàn bộ pin càng lâu và hiệu suất của bảng bảo vệ càng tốt.

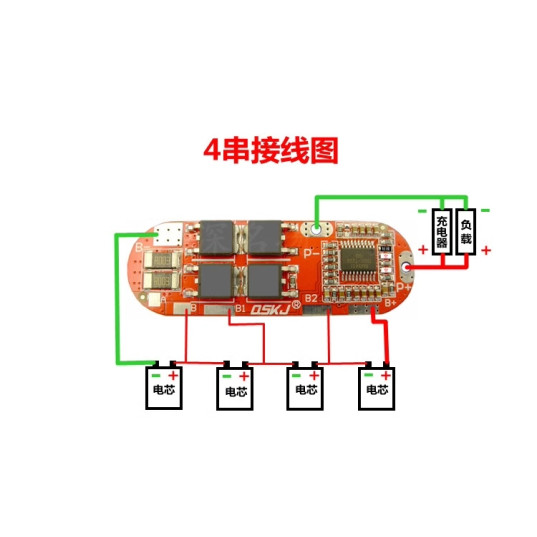

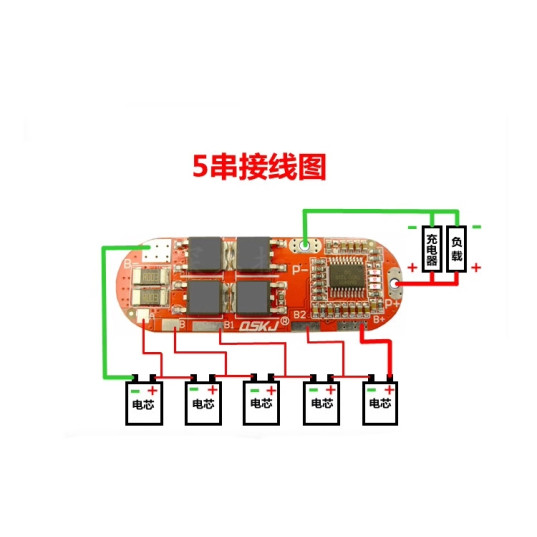

Lưu ý 3: Các pin đơn phải được mắc song song để tạo thành số lượng pin cần thiết, sau đó các pin có thể được sử dụng nối tiếp.

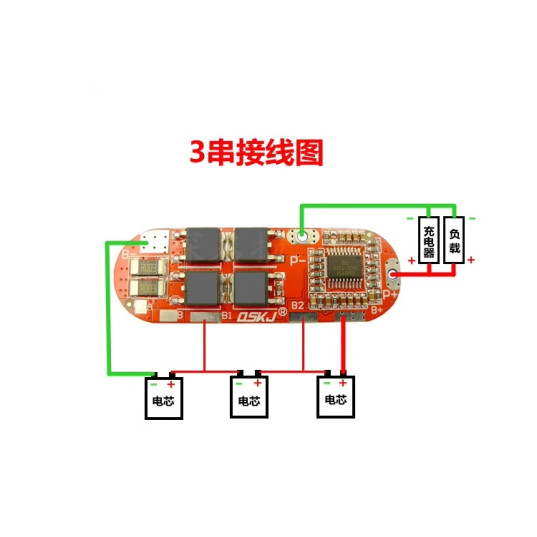

Lưu ý 4: Khi kết nối 3 bộ pin nối tiếp, vui lòng đảm bảo rằng điện áp của từng bộ pin giống nhau. Nếu chúng khác nhau, vui lòng sạc riêng từng bộ pin trước khi sử dụng nối tiếp. Trong quá trình thử nghiệm phóng điện, nhóm ắc quy có điện áp tụt nhanh nhất là ắc quy kém chất lượng.

Lưu ý 5 : Không để lẫn pin tốt và pin kém với nhau. Dung lượng và điện trở trong của bộ pin càng gần nhau thì càng tốt.

Lưu ý 6 : Bảng bảo vệ này không thể sử dụng được cho pin lithium iron phosphate.

mach sac va bao ve pin 3S/4S/5S 20A pin 3.7V
