Mạch sạc và bảo vệ pin 3s 10A pin 3.7V
Mạch sạc và bảo vệ pin 3s 10A pin 3.7V
- Hàng trong kho: 10
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1450
- Vị trí: 1C30
Số lượng đã bán: 168
Lượt xem: 296
21.600đ
Giá chưa bao gồm VAT: 20.000đ
1. Giới thiệu tổng quan

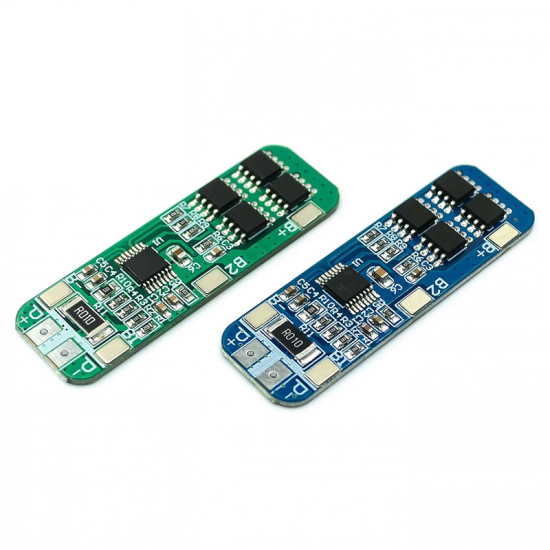

Mạch sạc và bảo vệ pin 3S 10A (Model: HX-3S-01) sử dụng IC bảo vệ Seiko chính hãng Nhật Bản cùng các MOSFET chất lượng cao. Sản phẩm tích hợp đầy đủ các tính năng bảo vệ quá tải, xả quá mức, quá dòng và ngắn mạch, đảm bảo độ tin cậy và an toàn cao cho bộ pin lithium 3.7V.
2. Thông số kỹ thuật
- Model: HX-3S-01
- Dải điện áp quá tải: 4.25 - 4.35V ±0.05V
- Dải điện áp quá xả: 2.3 - 3.0V ±0.05V
- Dòng điện làm việc liên tục tối đa: 5 - 8A
- Dòng điện tức thời lớn nhất: 9 - 10A
- Dòng điện tĩnh: Dưới 6µA
- Điện trở trong: Dưới 60mΩ

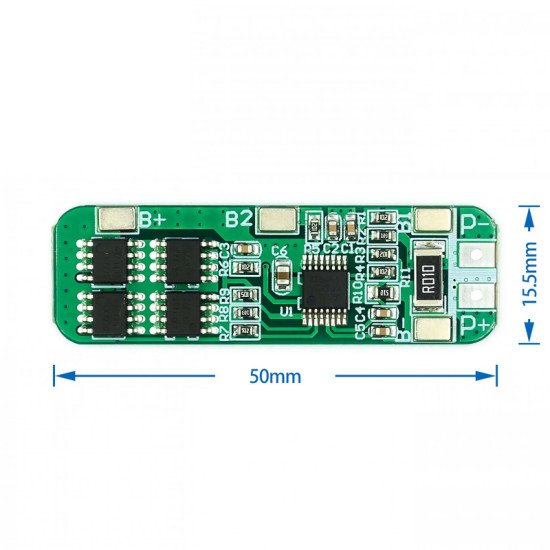

- Kích thước: 50 x 16 x 1.0mm
- Nhiệt độ làm việc: -40°C đến +50°C
- Nhiệt độ bảo quản: -40°C đến +80°C
- Tuổi thọ hiệu quả: Hơn 30.000 giờ
- Bảo vệ ngắn mạch: Có khả năng bảo vệ, tự phục hồi chậm
- Linh kiện chính: IC Seiko S-8254AA và 4 MOSFET FDS 4435A
3. Ứng dụng
- Máy hút bụi cầm tay
- Bộ pin máy mát xa
- Bộ nguồn dự phòng đèn LED
- Sản phẩm điện tử sử dụng nguồn 12V
- Bộ pin đèn đường năng lượng mặt trời
- Hệ thống giám sát nguồn điện dự phòng
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM) số, nguồn cấp dòng điều chỉnh được hoặc bộ 3 cell pin lithium 3.7V (chưa sạc đầy).

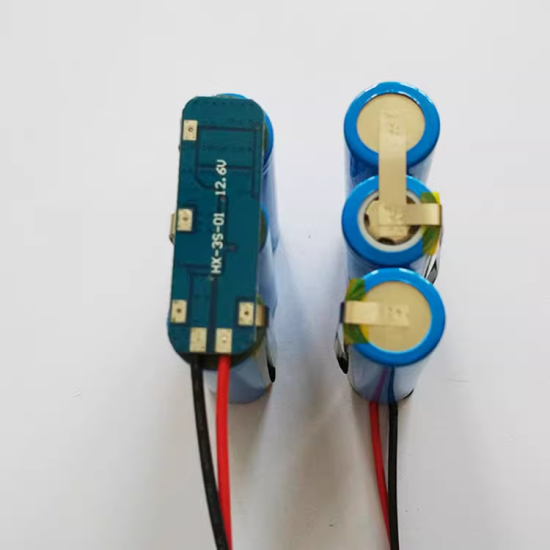

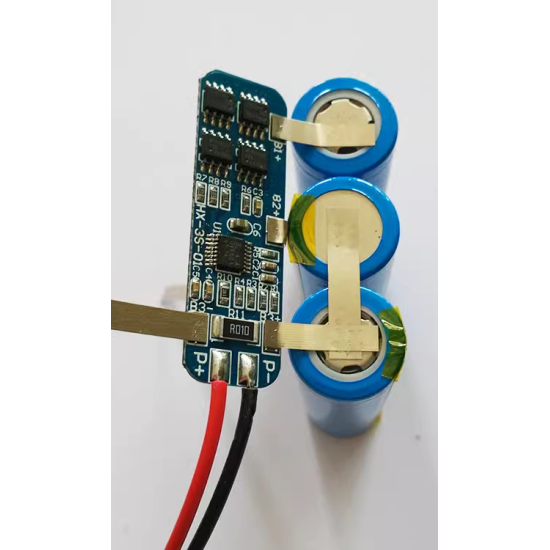

- Thao tác: Hàn đúng các cực của bộ 3 cell pin vào các pad B-, B1, B2, B3(+). Cấp nguồn sạc (khoảng 12.6V) vào hai cực P+ và P-. Đo điện áp tại các đầu ra để kiểm tra trạng thái đóng cắt của mạch.
- Kết quả: Điện áp tại ngõ ra P+/P- khớp với tổng điện áp của bộ pin khi mạch hoạt động bình thường. Kích hoạt ngắn mạch tạm thời để kiểm tra khả năng tự phục hồi của mạch.
* Lưu ý an toàn: Tuyệt đối tuân thủ thứ tự hàn dây pin (B- trước, tiếp đến các điểm giữa và cuối cùng là B+). Mạch KHÔNG sử dụng cho pin polymer ion sắt, máy khoan cầm tay, máy câu cá, xe đạp điện, động cơ lớn hơn 775 (4A) hoặc đèn LED mắt cá 1W để tránh quá dòng gây cháy nổ.
