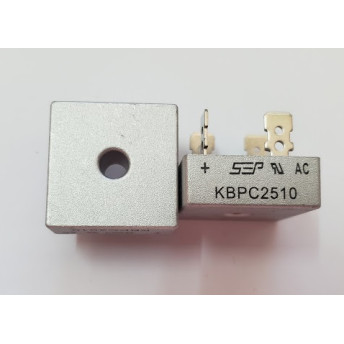

Cầu diode KBPC2510 25A 1000V
Cầu diode KBPC2510 25A 1000V
- Hàng trong kho: 9
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1735
- Vị trí: 5A
Số lượng đã bán: 22
Lượt xem: 277
16.200đ
Giá chưa bao gồm VAT: 15.000đ
1. Giới thiệu tổng quan
Cầu diode KBPC2510 là linh kiện bán dẫn công suất lớn chuyên dùng để chỉnh lưu dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). Với khả năng chịu dòng điện lên đến 25A và điện áp ngược cực đại đạt 1000V, sản phẩm hoạt động bền bỉ, ổn định và là giải pháp tối ưu cho các mạch nguồn công suất cao.
2. Thông số kỹ thuật
- Model: KBPC2510
- Loại linh kiện: Cầu diode chỉnh lưu (Bridge Rectifier)
- Dòng điện định mức (If): 25A
- Điện áp ngược cực đại (Vrrm): 1000V
- Kiểu chân: Chân cắm dạng 4 pin chịu tải tốt
- Nhiệt độ hoạt động: -55°C đến +150°C
3. Ứng dụng
- Mạch nguồn tivi, âm ly, bộ đổi nguồn AC-DC công suất lớn
- Bộ nguồn cho máy hàn điện tử, động cơ DC và các thiết bị công nghiệp
- Mạch sạc ắc quy tự động, biến tần và các hệ thống năng lượng mặt trời
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) số hoặc kim, chỉnh về thang đo điện trở (Diode test).
- Thao tác: Đo lần lượt giữa chân AC (xoay chiều) với chân DC+ và DC-. Đo chiều thuận phải có điện áp rơi (khoảng 0.5V - 0.7V hoặc điện trở vừa phải), đo chiều ngược lại phải cách điện tuyệt đối (O.L hoặc mạch hở).
- Kết quả: Nếu các cặp chân thông một chiều và chặn một chiều đạt yêu cầu, cầu diode hoạt động tốt. Nếu bị thông mạch cả hai chiều hoặc đứt mạch, linh kiện đã hỏng.
* Lưu ý an toàn: Xả tụ điện hoàn toàn trước khi đo. Khi lắp ráp vào mạch thực tế có dòng cao, bắt buộc phải gắn thêm tản nhiệt đủ lớn để tránh quá nhiệt gây cháy nổ.
