Mạch sạc và bảo vệ pin BMS 2S 3.2V 20A
Mạch sạc và bảo vệ pin BMS 2S 3.2V 20A
- Hàng trong kho: 69
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 2248
- Vị trí: 1I20
Số lượng đã bán: 31
Lượt xem: 448
37.800đ
Giá chưa bao gồm VAT: 35.000đ
1. Giới thiệu tổng quan
Mạch sạc và bảo vệ pin BMS 2S 3.2V 20A (Model: JH-886175) là giải pháp tối ưu dùng để quản lý, sạc và bảo vệ an toàn cho các dòng pin Lithium Iron Phosphate (LiFePO4) hệ 2S. Sản phẩm tích hợp đầy đủ các tính năng bảo vệ quá áp, quá dòng và ngắn mạch, giúp kéo dài tuổi thọ tối đa cho khối pin của bạn.
2. Thông số kỹ thuật
- Loại pin hỗ trợ: Pin Lithium Iron Phosphate (LiFePO4) 3.2V / 3.6V
- Cấu hình pin: 2S (2 cell mắc nối tiếp)
- Điện áp sạc: 7.2V - 7.4V
- Dòng xả liên tục tối đa: 20A
- Dòng xả tức thời (đỉnh): 40A
- Bảo vệ quá sạc (mỗi cell): 3.75V ± 0.05V
- Bảo vệ quá xả (mỗi cell): 2.1V ± 0.05V

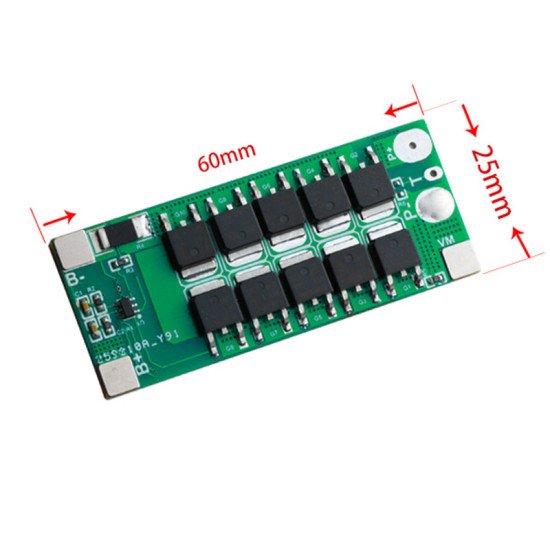

- Kích thước: Nhỏ gọn, dễ dàng tích hợp vào thiết bị
3. Ứng dụng
- Dùng làm mạch bảo vệ và sạc cho pin máy khoan, máy bắt vít cầm tay sử dụng pin LiFePO4 2S.
- Chế nguồn dự phòng, thiết bị lưu trữ năng lượng nhỏ.
- Ứng dụng trong các thiết bị điện tử cầm tay, đèn pin công suất cao, đồ chơi điều khiển từ xa.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), khối pin LiFePO4 2S (đã sạc hoặc chưa đầy), nguồn sạc 7.2V - 7.4V.

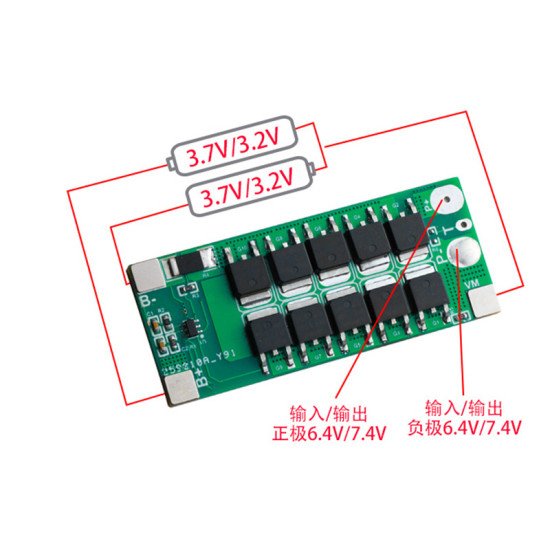

- Thao tác: Hàn đúng thứ tự các chân (0V cho B-, 3.2V cho B1, 6.4V/7.2V cho B+). Đo điện áp tại ngõ ra P+ và P- xem có khớp với tổng điện áp của khối pin hay không. Cắm sạc để kiểm tra chế độ ngắt sạc khi đầy.
- Kết quả: Điện áp ngõ ra xuất hiện đầy đủ khi pin trong ngưỡng an toàn; mạch tự động ngắt khi xảy ra hiện tượng chập tải ở ngõ ra P+/P-.
* Lưu ý an toàn: Tuyệt đối hàn đúng sơ đồ chân (B-, B1, B+), việc đấu ngược cực hoặc sai thứ tự có thể làm cháy nổ mạch BMS và hỏng hóc cell pin.
