Jack audio 3.5 cái PJ-324M
Jack audio 3.5 cái PJ-324M
- Hàng trong kho: 147
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 221
- Vị trí: 3B
Số lượng đã bán: 319
Lượt xem: 240
3.240đ
Giá chưa bao gồm VAT: 3.000đ
1. Giới thiệu tổng quan
Jack audio 3.5 cái PJ-324M là linh kiện cơ bản dùng để truyền tín hiệu âm thanh stereo trong các thiết bị điện tử. Sản phẩm có thiết kế dạng cắm PCB chắc chắn, độ bền cơ học cao và khả năng tiếp xúc điện cực tốt, chuyên dùng để thay thế hoặc chế tạo các mạch âm thanh.

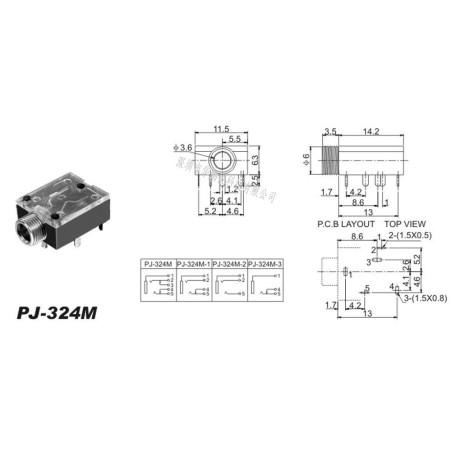

2. Thông số kỹ thuật
- Model: PJ-324M
- Loại jack: Audio 3.5mm cái (Female)
- Kiểu chân: Chân cắm xuyên lỗ (DIP/PCB)

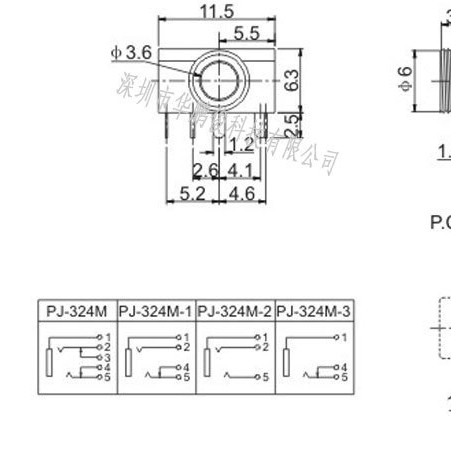

- Số chân: 5 chân (Left, Right, GND và chân công tắc chuyển mạch)
- Điện áp định mức: 30V DC
- Dòng định mức: 0.5A
3. Ứng dụng
- Chế tạo và sửa chữa mạch amply, loa bluetooth, tai nghe
- Làm cổng kết nối tín hiệu âm thanh cho các thiết bị điện tử DIY
- Ứng dụng trong các bảng mạch phát triển, thiết bị ngoại vi máy tính
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) ở chế độ đo thông mạch (buzzer).
- Thao tác: Cắm jack đực 3.5mm vào PJ-324M, đo điện trở thông mạch giữa các chân cắm trên PCB và đầu cực tương ứng của jack đực. Kiểm tra độ đàn hồi và tiếp xúc của các điểm tiếp điểm bên trong.
- Kết quả: Đồng hồ kêu tít tít (thông mạch) ở các chân tương ứng khi cắm giắc, và ngắt mạch khi rút giắc ra.
* Lưu ý an toàn: Tránh tác dụng lực cơ quá mạnh làm gãy chân nhựa hoặc biến dạng lá đồng bên trong. Khi hàn lên mạch, cần thao tác nhanh để tránh làm chảy phần nhựa của jack.
