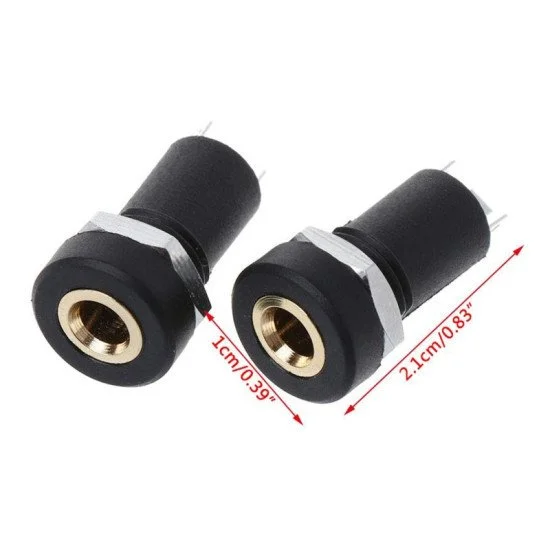

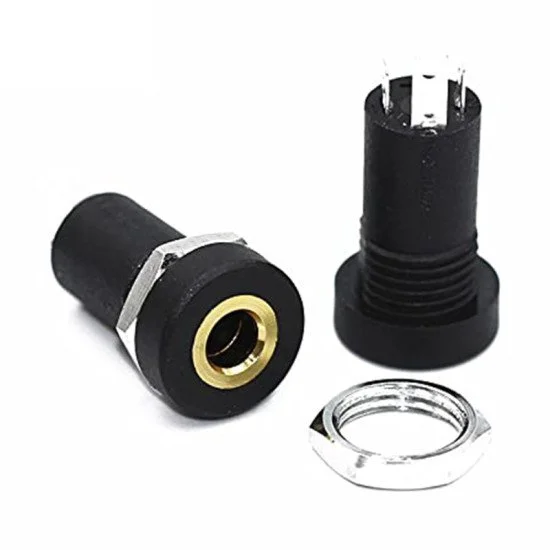

Jack audio 3.5mm cái mạ vàng PJ-392A
Jack audio 3.5mm cái mạ vàng PJ-392A
- Hàng trong kho: 59
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 2226
- Vị trí: 6A
Số lượng đã bán: 241
Lượt xem: 331
8.640đ
Giá chưa bao gồm VAT: 8.000đ
1. Giới thiệu tổng quan
Jack audio 3.5mm cái mạ vàng PJ-392A là linh kiện cơ bản chuyên dùng cho các thiết bị âm thanh, cho phép kết nối tín hiệu ổn định và chuẩn xác. Sản phẩm được mạ vàng phần tiếp xúc giúp chống oxy hóa, tăng độ bền và đảm bảo chất lượng truyền dẫn tín hiệu âm thanh tốt nhất.
2. Thông số kỹ thuật
- Model: PJ-392A
- Loại jack: 3.5mm Audio Jack (Cái - Female)
- Chất liệu tiếp xúc: Mạ vàng chống oxy hóa
- Kiểu lắp đặt: Hàn chân mạch PCB / Panel mount
- Số chân: 3 chân (hoặc 5 chân tùy phiên bản switch)
3. Ứng dụng
- Chế tạo và sửa chữa các thiết bị âm thanh: loa di động, amply, tai nghe.
- Lắp ráp trên các mạch DIY, mạch khuếch đại âm thanh tích hợp cổng AUX 3.5mm.
- Ứng dụng trong các thiết bị đo lường truyền tín hiệu analog qua jack audio.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM) ở chế độ đo thông mạch (Continuity).
- Thao tác: Cắm một jack 3.5mm đực vào jack PJ-392A, dùng que đo của VOM kiểm tra tính thông mạch giữa từng chân cắm trên board và các cực (Left, Right, Ground) trên đầu đực.
- Kết quả: Đồng hồ kêu beep, điện trở gần bằng 0 Ohm ứng với từng cực tương ứng, không bị chạm chập giữa các kênh.
* Lưu ý an toàn: Không dùng lực quá mạnh khi cắm rút jack để tránh làm gãy chân nhựa hoặc lỏng chân hàn trên mạch PCB.
