TL084
TL084
- Hàng trong kho: 31
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 428
- Vị trí: 3L3
Số lượng đã bán: 51
Lượt xem: 264
5.400đ
Giá chưa bao gồm VAT: 5.000đ
1. Giới thiệu tổng quan

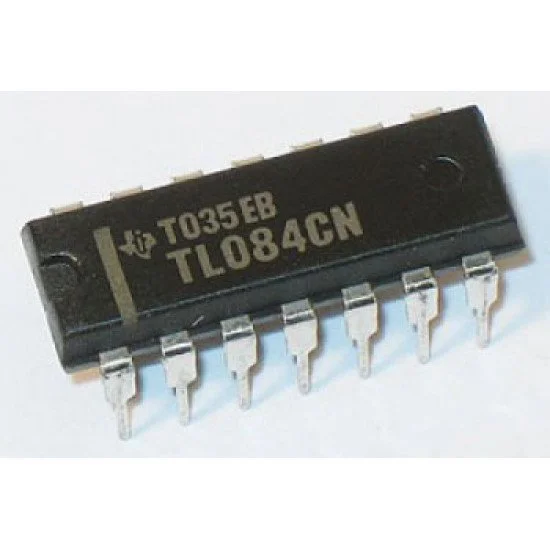

IC TL084 là dòng Operational Amplifier (Op-Amp) tứ kênh chất lượng cao, tích hợp bốn bộ khuếch đại thuật toán độc lập trong cùng một gói chân. Sản phẩm nổi bật với tầng đầu vào JFET, mang lại trở kháng đầu vào cực cao và dòng điện rò cực thấp, rất lý tưởng cho các ứng dụng xử lý tín hiệu analog đòi hỏi độ chính xác và tốc độ chuyển mạch nhanh.
2. Thông số kỹ thuật
- Loại linh kiện: Quad Operational Amplifier (Op-Amp)

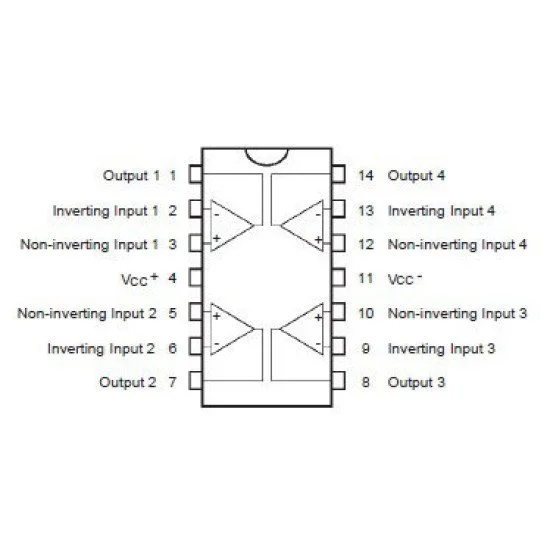

- Model: TL084 (DIP-14 hoặc SOIC-14)
- Điện áp hoạt động: ±5V đến ±18V (hoặc nguồn đơn 10V đến 36V)
- Trở kháng đầu vào: 10^12 Ω (điển hình)
- Tốc độ chuyển đổi (Slew Rate): 13 V/µs (điển hình)
- Băng thông (Gain Bandwidth Product): 3 MHz
3. Ứng dụng
- Mạch khuếch đại tín hiệu âm thanh (Audio pre-amplifiers, active filters)
- Mạch lọc tích cực (Active Filters) và bộ dao động (Oscillators)
- Bộ chuyển đổi tương tự sang số (ADC) và số sang tương tự (DAC) bộ đệm
- Thiết bị đo lường và hệ thống thu thập dữ liệu tự động
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn cấp đôi (±12V), mạch test board (breadboard) và điện trở mẫu.
- Thao tác: Cấp nguồn vào chân VCC+ và VCC-, cấu hình IC TL084 thành mạch đệm (Voltage Follower) hoặc mạch khuếch đại đảo cho một kênh bất kỳ. Đưa một điện áp nhỏ (1V DC hoặc sóng sin) vào chân ngõ vào không đảo (IN+) và đo điện áp tại chân ngõ ra (OUT).
- Kết quả: Điện áp ngõ ra thay đổi tương ứng theo cấu hình mạch điện đã thiết kế và không bị sụt áp hay méo dạng bất thường, kiểm tra lần lượt 4 kênh độc lập.
* Lưu ý an toàn: Không cấp điện áp vượt quá giới hạn định mức (Absolute Maximum Ratings) của IC để tránh làm hỏng cấu trúc JFET bên trong. Đảm bảo đúng cực tính nguồn cấp.
