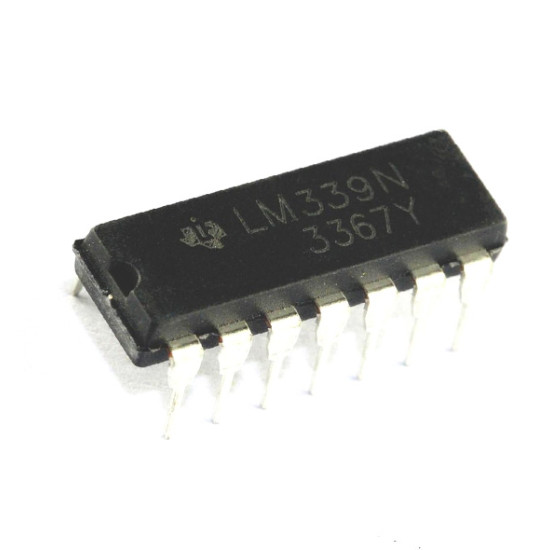

LM339
LM339
- Hàng trong kho: 98
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1255
- Vị trí: 5B
Số lượng đã bán: 44
Lượt xem: 234
8.640đ
Giá chưa bao gồm VAT: 8.000đ
1. Giới thiệu tổng quan
IC LM339 là vi mạch tích hợp bao gồm bốn bộ so sánh điện áp độc lập hoạt động trên dải điện áp rộng. Sản phẩm nổi bật với dòng tiêu thụ thấp, tốc độ chuyển mạch cao và khả năng tương thích linh hoạt với nhiều loại logic khác nhau như DTL, TTL, ECL và CMOS.
2. Thông số kỹ thuật
- Loại linh kiện: IC so sánh (Quad Voltage Comparator)
- Số lượng kênh so sánh: 4 kênh (Quad)
- Điện áp nguồn đơn: 2V đến 36V
- Điện áp nguồn đôi: ±1V đến ±18V
- Dòng điện tiêu thụ: Khoảng 0.8 mA
- Dòng điện đầu vào: 25 nA
- Dải nhiệt độ hoạt động: 0°C đến +70°C
- Kiểu chân: DIP-14 hoặc SOIC-14
3. Ứng dụng
- Mạch phát hiện điện áp thấp và bảo vệ quá áp
- Mạch tạo dao động vuông, mạch tạo xung nhịp
- Mạch dò điểm không (Zero-crossing detector)
- Mạch so sánh tín hiệu trong các hệ thống điều khiển công nghiệp và dân dụng
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn cấp DC (5V đến 12V), điện trở kéo lên (pull-up resistor 10kΩ), breadboard và dây cắm.
- Thao tác: Cấp nguồn VCC cho chân 3 và GND cho chân 12. Lắp điện trở kéo lên từ ngõ ra (ví dụ chân 1) về dương nguồn VCC. Thay đổi điện áp tại chân ngõ vào đảo (-) và không đảo (+) để quan sát sự thay đổi điện áp tại chân ngõ ra bằng đồng hồ VOM.
- Kết quả: Khi điện áp chân không đảo lớn hơn chân đảo, ngõ ra ở mức cao (xấp xỉ VCC); ngược lại ngõ ra kéo về mức thấp (0V).
* Lưu ý an toàn: Không cấp điện áp vượt quá 36V cho chân VCC và tránh đấu ngược cực nguồn để không làm hỏng IC.
