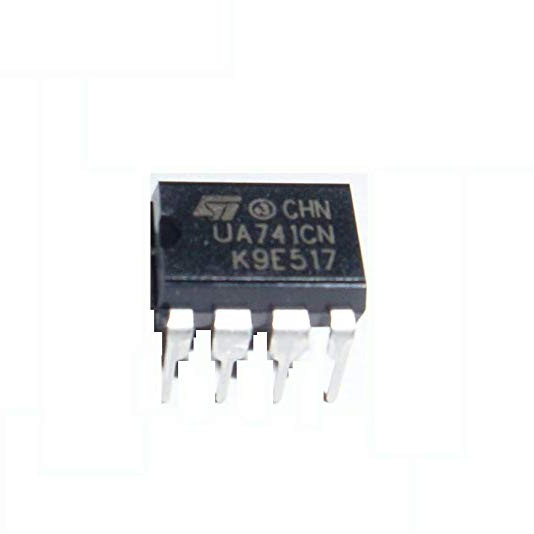

UA741
- Hàng trong kho: 506
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1313
- Vị trí: 3L6
Số lượng đã bán: 275
Lượt xem: 228
5.400đ
Giá chưa bao gồm VAT: 5.000đ
1. Giới thiệu tổng quan
IC UA741 là một trong những mạch tích hợp Operational Amplifier (Op-amp) kinh điển và phổ biến nhất trong điện tử tương tự. Linh kiện này chuyên dùng để thực hiện các phép toán khuếch đại tín hiệu điện áp, lọc nhiễu và xử lý tín hiệu analog với độ ổn định cao, là lựa chọn hàng đầu cho học tập và nghiên cứu.
2. Thông số kỹ thuật
- Model: UA741
- Loại linh kiện: Op-amp đơn (Single Operational Amplifier)
- Điện áp hoạt động: ±5V đến ±18V (hoặc nguồn đơn 10V đến 36V)
- Dòng điện tiêu thụ: 1.7mA đến 2.8mA
- Tốc độ xoay (Slew Rate): 0.5 V/µs
- Kiểu chân: DIP-8 hoặc SOP-8
3. Ứng dụng
- Mạch khuếch đại đảo và không đảo
- Mạch lọc tích cực (Active Filter)
- Mạch so sánh điện áp (Voltage Comparator)
- Mạch tích phân và vi phân tín hiệu analog
- Bộ đệm điện áp (Voltage Follower / Buffer)
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn cấp đôi ±12V, breadboard và điện trở mẫu.
- Thao tác: Cấp nguồn dương vào chân 7, nguồn âm vào chân 4. Thiết lập mạch đệm bằng cách nối đầu vào chân 3 với điện áp nhỏ, nối đầu ra chân 6 ngược lại chân 2.
- Kết quả: Đo điện áp tại chân 6, giá trị đo được phải xấp xỉ bằng điện áp đầu vào tại chân 3.
* Lưu ý an toàn: Không cấp nguồn vượt quá ±18V để tránh làm hỏng IC. Tránh để chân nguồn chạm chập.
