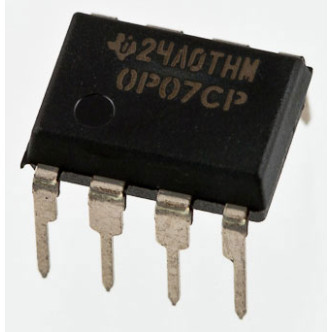

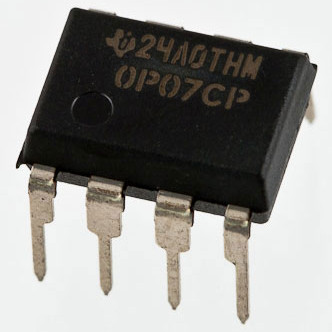

OP07CP
OP07CP
- Hàng trong kho: 63
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 459
- Vị trí: 5B
Số lượng đã bán: 30
Lượt xem: 216
5.400đ
Giá chưa bao gồm VAT: 5.000đ
1. Giới thiệu tổng quan
IC OP07CP là một op-amp (khuếch đại thuật toán) độ chính xác cao, nổi bật với điện áp offset cực thấp và độ ổn định theo thời gian tuyệt vời. Sản phẩm chuyên được sử dụng trong các mạch đo lường nhạy cảm, thiết bị y tế và các ứng dụng đòi hỏi độ chính xác và độ lợi khuếch đại lớn.
2. Thông số kỹ thuật
- Loại linh kiện: IC Khuếch đại thuật toán (Op-Amp)
- Model: OP07CP
- Điện áp offset ngõ vào (Input Offset Voltage): Tối đa 75 µV
- Dòng điện offset ngõ vào (Input Offset Current): Tối đa 3.8 nA
- Dải điện áp hoạt động: ±3V đến ±18V (hoặc nguồn đơn 6V đến 36V)
- Độ lợi vòng hở (Open-Loop Gain): 1000 V/mV
- Kiểu chân: DIP-8 (8 chân cắm xuyên lỗ)
3. Ứng dụng
- Mạch khuếch đại tín hiệu cảm biến độ chính xác cao (cảm biến nhiệt độ, áp suất, trọng lượng)
- Thiết bị đo lường và thiết bị y tế
- Mạch lọc tích cực và bộ tích phân chính xác
- Hệ thống thu thập dữ liệu công nghiệp
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn cấp đôi (ví dụ ±12V hoặc ±15V), đế cắm IC và một vài điện trở để tạo mạch khuếch đại không đảo cơ bản.
- Thao tác: Lắp IC OP07CP vào đế cắm, cấp nguồn đôi cho chân 4 (-VCC) và chân 7 (+VCC). Nối chân 2 (IN-) qua điện trở hồi tiếp về ngõ ra (chân 6), nối chân 3 (IN+) xuống GND hoặc cấp một điện áp DC nhỏ (vài mV). Đo điện áp tại chân ngõ ra (chân 6) để kiểm tra hệ số khuếch đại.
- Kết quả: Điện áp ngõ ra thay đổi chính xác theo công thức lý thuyết của mạch khuếch đại thuật toán và không bị trôi hay bão hòa sai lệch khi không có tín hiệu ngõ vào.
* Lưu ý an toàn: Không cấp nguồn vượt quá giới hạn ±18V để tránh làm hỏng IC. Tránh hiện tượng tĩnh điện (ESD) khi thao tác trực tiếp với chân linh kiện.
