1. Giới thiệu tổng quan

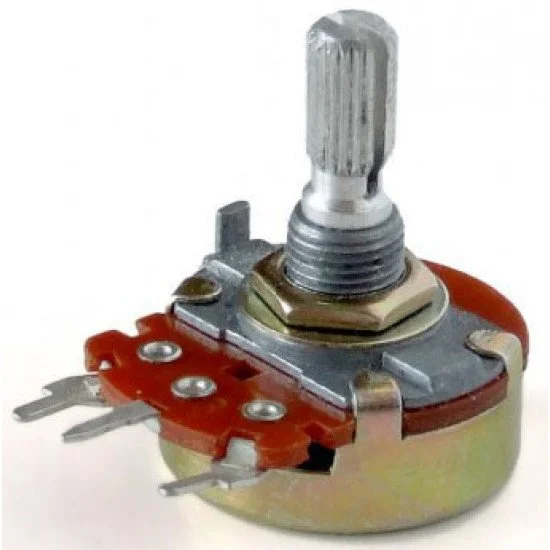

Biến trở volume đơn WH148 là một linh kiện điện tử thụ động điều chỉnh điện trở bằng tay, thường được sử dụng để điều chỉnh âm lượng, tốc độ động cơ hoặc điện áp trong các mạch điện tử. Sản phẩm có thiết kế trục xoay chắc chắn, độ bền cơ học cao và đa dạng các giá trị điện trở phù hợp với nhiều nhu cầu thiết kế mạch khác nhau.

2. Thông số kỹ thuật

Model: WH148
Loại: Biến trở volume đơn (xoay)
Sai số điện trở: ±20%
Góc quay cơ học: 300 độ
Độ bền cơ học: Lên đến 10,000 chu kỳ xoay

3. Ứng dụng

Điều chỉnh âm lượng (Volume) trong các mạch âm thanh, amply, loa Bluetooth.
Mạch điều khiển tốc độ động cơ DC mini.
Điều chỉnh điện áp đầu vào cho các module vi điều khiển (đọc giá trị ADC).
Thiết kế các mạch điện tử DIY, học tập và nghiên cứu.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) ở chế độ đo điện trở (Ohms).
Thao tác: Đo điện trở giữa hai chân bìa để kiểm tra tổng trở của biến trở. Sau đó, đo giữa một chân bìa và chân giữa (chân chạy), tiến hành xoay trục từ từ để quan sát sự thay đổi giá trị.
Kết quả: Giá trị điện trở thay đổi mượt mà từ 0 đến giá trị danh định khi xoay trục mà không bị nhảy số hoặc mất kết nối đột ngột.

* Lưu ý an toàn: Không xoay quá mạnh tay vượt quá giới hạn góc quay để tránh làm hỏng cấu trúc cơ học bên trong. Tránh để nước hoặc dung dịch lỏng lọt vào bên trong biến trở gây chập cháy hoặc nhiễu tín hiệu.
