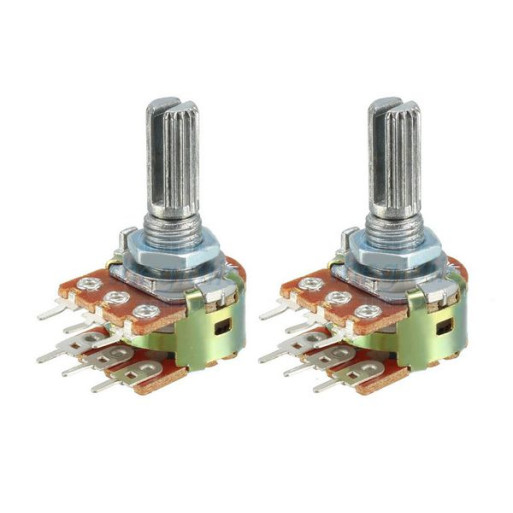

Biến trở volume 10K đôi
Biến trở volume 10K đôi
- Hàng trong kho: 69
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1658
- Vị trí: 5A
Số lượng đã bán: 132
Lượt xem: 300
5.400đ
Giá chưa bao gồm VAT: 5.000đ
1. Giới thiệu tổng quan
Biến trở volume 10K đôi là linh kiện điện tử thụ động điều chỉnh điện trở bằng tay, gồm hai biến trở độc lập được điều khiển chung qua một trục quay. Sản phẩm sở hữu giá trị điện trở 10K ohm, thiết kế nhỏ gọn với độ bền cơ học cao, giúp điều chỉnh tín hiệu âm lượng hoặc điện áp chính xác cho hai kênh âm thanh độc lập (Stereo).
2. Thông số kỹ thuật
- Loại linh kiện: Biến trở đôi (Stereo Volume Potentiometer)
- Giá trị điện trở danh định: 10K Ohm (10k Ω)
- Đặc tính tuyến tính: Tuyến tính (B) hoặc Logarit (A) tùy phiên bản
- Số chân kết nối: 6 chân (mỗi biến trở 3 chân) + 2 chân vỏ
- Đường kính trục xoay: Tiêu chuẩn phù hợp với núm vặn volume thông dụng
3. Ứng dụng
- Điều chỉnh âm lượng (Volume) cho amply, mạch khuếch đại âm thanh Stereo
- Mạch điều khiển tốc độ động cơ, mạch dimmer điều ốc áp DC
- Thiết bị đo lường, thiết bị âm thanh DIY và các mạch điện tử tùy chỉnh
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) số hoặc kim, bật về thang đo điện trở (Ω) ở mức 20K.
- Thao tác: Đo điện trở giữa hai chân bìa của từng biến trở (chân 1 và chân 3) để kiểm tra tổng trở (phải xấp xỉ 10K ohm). Sau đó đo giữa chân bìa và chân giữa (chân chạy wiper), vặn trục xoay để giá trị điện trở thay đổi mượt mà từ 0 đến 10K ohm cho cả hai vế.
- Kết quả: Điện trở tổng ổn định ở mức ~10K, khi vặn trục không có hiện tượng nhảy số thất thường, mất tiếp xúc hay tiếng sột soạt.
* Lưu ý an toàn: Không dùng biến trở vượt quá công suất định mức để tránh gây cháy màng than bên trong. Tránh để nước hoặc hóa chất lỏng xâm nhập vào bên trong chiết áp.
