Mạch sạc và bảo vệ pin 3S/4S/5S 20A pin 3.7V
- Hàng trong kho: 4
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1518
- Vị trí: 1H20
Số lượng đã bán: 121
Lượt xem: 364
43.200đ
Giá chưa bao gồm VAT: 40.000đ
1. Giới thiệu tổng quan
Mạch sạc và bảo vệ pin 3S/4S/5S 20A là giải pháp tối ưu cho việc quản lý năng lượng pin lithium 3.7V. Sản phẩm tích hợp IC chuyên dụng và MOS điện trở trong cực thấp nhập khẩu, mang lại hiệu suất ổn định, khả năng chịu dòng cao cùng đầy đủ các tính năng bảo vệ.
2. Thông số kỹ thuật
- Loại mạch: Sạc và bảo vệ pin (BMS)
- Cấu hình hỗ trợ: 3S (11.1V), 4S (14.8V), 5S (18.5V)
- Điện áp danh định pin: 3.7V / 4.2V (Lithium ion / Lithium polymer)
- Dòng xả liên tục tối đa: 20A
- Điện trở trong MOS: Rất thấp (khoảng 3 milliohms)
- Ứng dụng tương thích: Không dùng cho pin Lithium Iron Phosphate (LiFePO4)
3. Ứng dụng
- Dụng cụ điện cầm tay, máy khoan điện, máy cắt cầm tay
- Động cơ công suất lớn và máy bay mô hình
- Thiết bị điện tử dùng pin sạc đa năng đòi hỏi dòng xả cao
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), khối pin 3S/4S/5S đã được cân bằng điện áp, nguồn sạc phù hợp.

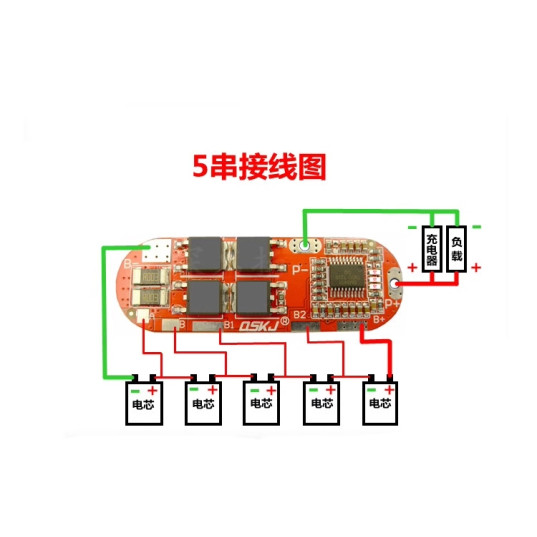

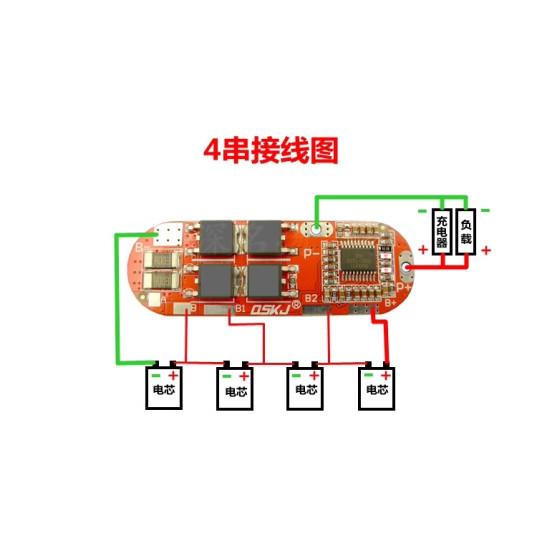

- Thao tác: Hàn chính xác các dây tín hiệu từ B-, B1, B2, B3, B4 (tùy cấu hình), B+ và hai đường B, C theo đúng sơ đồ. Đo điện áp ngõ ra tại P+ và P- so với cực âm nguồn.
- Kết quả: Điện áp ngõ ra P+/P- phải khớp với tổng điện áp của khối pin, mạch ngắt điện khi xảy ra ngắn mạch hoặc quá áp/thấp áp.
* Lưu ý an toàn: Đảm bảo pin đồng đều về dung lượng và điện áp để tránh cháy nổ hoặc hỏng mạch.
