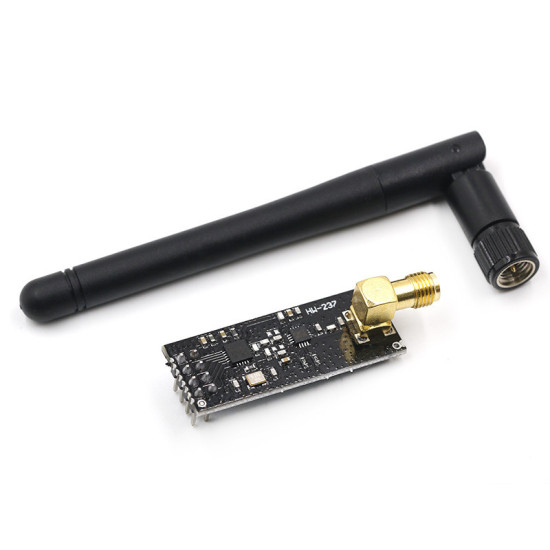

Mạch thu phát RF NRF24L01 + PA LNA 2.4Ghz kèm anten

Thẻ: nrf24l01 , mach thu phat nrf24l01 , rf nrf24l01 pa lna , module nrf24l01 2.4ghz , nrf24l01 kèm anten , linh kiện rf , mạch thu phát không dây , 1H12

Mạch thu phát RF NRF24L01 + PA LNA 2.4Ghz kèm anten

Hàng trong kho: 61
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1460
Vị trí: 1H12

Số lượng đã bán: 139

1 đánh giá - Viết đánh giá

59.400đ

Giá chưa bao gồm VAT: 55.000đ

9 sản phẩm trở lên giá: 54.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Mạch thu phát RF NRF24L01 + PA LNA 2.4Ghz kèm anten là phiên bản nâng cấp mạnh mẽ với chip khuếch đại công suất (PA) và IC thu sóng (LNA) giúp tăng khoảng cách truyền thông tin lên đến hơn 1000 mét. Module chuyên dùng cho các ứng dụng điều khiển từ xa, robot không dây và hệ thống nhà thông minh cần khoảng cách xa và độ ổn định cao.

2. Thông số kỹ thuật

Tần số hoạt động: 2.4GHz
Khoảng cách truyền: Lên đến 1100m (ở điều kiện lý tưởng)
Điện áp hoạt động: 1.9V - 3.6V (Khuyên dùng 3.3V ổn định)
Công suất phát tối đa: +20 dBm
Giao tiếp: SPI
Anten: Anten rời SMA 2.4Ghz

3. Ứng dụng

Xe điều khiển từ xa, drone, robot không dây khoảng cách xa
Hệ thống nhà thông minh (Smart Home)
Mạng cảm biến không dây (Wireless Sensor Networks)
Hệ thống thu thập dữ liệu từ xa

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: 2 x Mạch NRF24L01+PA+LNA, 2 x Arduino Uno/Nano, nguồn cấp 3.3V rời cho module.
Thao tác: Kết nối chân SPI, cấp nguồn 3.3V chuẩn (lưu ý NRF24L01 rất nhạy cảm với nguồn yếu, nên dùng tụ lọc nguồn 10uF - 100uF giữa VCC và GND).
Kết quả: Nạp code thư viện RF24, mở Serial Monitor thấy truyền nhận dữ liệu thành công giữa 2 mạch.

* Lưu ý an toàn: Tuyệt đối không cấp nguồn 5V trực tiếp vào chân VCC của module vì sẽ làm cháy chip ngay lập tức.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

GND nối với GND (Arduino)
VCC nối với 3.3V (Arduino - Khuyên dùng nguồn ngoài 3.3V)
CE nối với Pin 9
CSN nối với Pin 10
SCK nối với Pin 13
MOSI nối với Pin 11
MISO nối với Pin 12

C/C++ (Arduino/ESP)

#include
#include
#include

RF24 radio(9, 10); // CE, CSN
const byte address[6] = "00001";

void setup() {
  Serial.begin(9600);
  radio.begin();
  radio.openWritingPipe(address);
  radio.setPALevel(RF24_PA_MAX);
  radio.stopListening();
}

void loop() {
  const char text[] = "Hello World";
  radio.write(&text, sizeof(text));
  delay(1000);
}
