Mạch thu RF 433Mhz

Thẻ: mạch thu rf 433mhz , mach thu rf 433mhz , module rf 433mhz , module rf 433mhz , thu phát rf , thu phat rf , remote rf 433mhz , remote rf 433mhz , 1B22

Mạch thu RF 433Mhz

Hàng trong kho: 29
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1087
Vị trí: 1B22

Số lượng đã bán: 43

1 đánh giá - Viết đánh giá

12.960đ

Giá chưa bao gồm VAT: 12.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

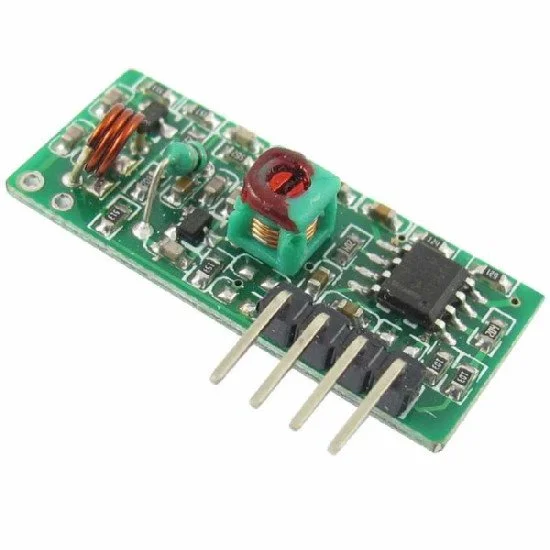

Mạch thu RF 433Mhz là thiết bị chuyên dụng dùng để thu nhận tín hiệu vô tuyến tần số 433Mhz từ các bộ điều khiển từ xa (remote). Sản phẩm nổi bật với độ nhạy cao, khả năng hoạt động ổn định và dễ dàng tích hợp vào các hệ thống điều khiển tự động.

2. Thông số kỹ thuật

Tần số hoạt động: 433.92 MHz
Điện áp hoạt động: 5V DC (hoặc 3.3V tùy phiên bản)
Độ nhạy thu: -105dBm
Kiểu điều chế: ASK / OOK
Nhiệt độ hoạt động: -20°C đến 75°C

3. Ứng dụng

Hệ thống điều khiển cửa cuốn, cửa cổng tự động
Công tắc điều khiển từ xa, thiết bị điện thông minh (Smart Home)
Hệ thống báo động, chống trộm không dây
Truyền dữ liệu không dây khoảng cách ngắn cho vi điều khiển

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn điện 5V, đồng hồ VOM, một remote phát RF 433Mhz tương thích.
Thao tác: Cấp nguồn VCC và GND cho mạch thu. Sử dụng đồng hồ VOM đo điện áp tại chân Data hoặc kết nối chân Data với vi điều khiển, sau đó nhấn nút trên remote phát.
Kết quả: Khi nhấn remote, điện áp tại chân Data sẽ thay đổi mức (dao động xung điện áp) hoặc LED trạng thái (nếu có) trên mạch nhấp nháy báo hiệu đã nhận được tín hiệu.

* Lưu ý an toàn: Kiểm tra kỹ cực tính nguồn điện trước khi cấp nguồn để tránh làm cháy IC trên mạch. Tránh để mạch tiếp xúc trực tiếp với nước và môi trường có độ ẩm cao.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

VCC nối với 5V Arduino
GND nối với GND Arduino
DATA nối với Digital Pin 2 (Arduino)

C/C++ (Arduino/ESP)

#include

RCSwitch myReceiver = RCSwitch();

void setup() {
  Serial.begin(9600);
  // Khởi tạo chân thu RF tại chân số 2 của Arduino (Interrupt 0)
  myReceiver.enableReceive(0);
}

void loop() {
  if (myReceiver.available()) {
    // Đọc và in ra giá trị mã nhận được từ Remote RF 433Mhz
    Serial.print("Received: ");
    Serial.print(myReceiver.getReceivedValue());
    Serial.print(" / ");
    Serial.print(myReceiver.getReceivedBitlength());
    Serial.println("bit");
    myReceiver.resetAvailable();
  }
}
