Mạch phát RF 433Mhz

Thẻ: mạch phát rf 433mhz , mach phat rf 433mhz , module rf 433mhz , module rf 433 mhz , điều khiển từ xa rf , dieu khien tu xa rf , linh kiện arduino , linh kien arduino , 1A22

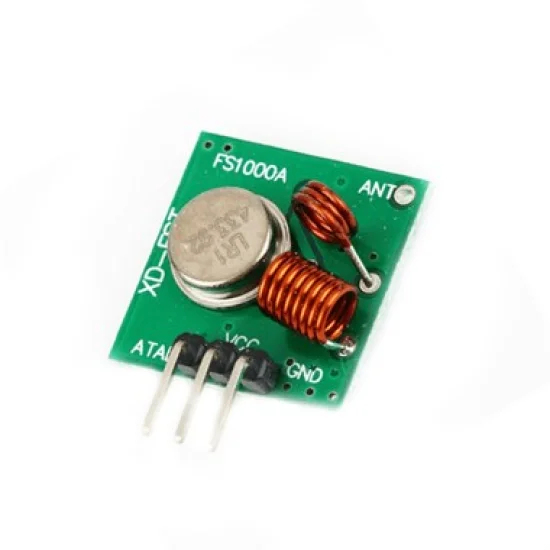

Mạch phát RF 433Mhz

Hàng trong kho: 39
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1088
Vị trí: 1A22

Số lượng đã bán: 34

1 đánh giá - Viết đánh giá

12.960đ

Giá chưa bao gồm VAT: 12.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Mạch phát RF 433Mhz là một module truyền tín hiệu vô tuyến nhỏ gọn, chuyên dùng trong các hệ thống điều khiển từ xa không dây. Sản phẩm nổi bật với khả năng hoạt động ổn định, tiêu thụ điện năng thấp và dễ dàng tích hợp với các vi điều khiển như Arduino, STM32 để làm remote tự chế.

2. Thông số kỹ thuật

Tần số hoạt động: 433.92 MHz
Điện áp hoạt động: 3.5V - 12V DC
Dòng điện tiêu thụ: 4mA - 15mA
Khoảng cách truyền: 20 - 100 mét (tùy thuộc vào điện áp và anten)
Công suất phát: 10mW
Kiểu điều chế: ASK (Amplitude Shift Keying)

3. Ứng dụng

Hệ thống điều khiển từ xa cửa cuốn, cổng tự động
Thiết bị báo động chống trộm không dây
Công tắc đèn, ổ cắm điều khiển từ xa
Truyền dữ liệu không dây khoảng cách ngắn cho các dự án IoT với Arduino/ESP

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn DC 5V, mạch thu RF 433Mhz tương ứng, dây điện và đồng hồ VOM.
Thao tác: Hàn một đoạn dây đồng dài khoảng 17cm làm anten vào chân ANT của mạch phát. Cấp nguồn 5V vào chân VCC và GND. Kết nối chân DATA với nút nhấn hoặc nguồn xung để phát tín hiệu đến mạch thu.
Kết quả: Mạch thu nhận được tín hiệu và kích hoạt ngõ ra (LED trên mạch thu sáng hoặc relay chuyển trạng thái).

* Lưu ý an toàn: Không cấp nguồn vượt quá 12V để tránh làm cháy linh kiện. Luôn hàn anten trước khi cấp nguồn phát để bảo vệ tầng công suất RF.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

VCC nối với 5V (Arduino)
GND nối với GND (Arduino)
DATA nối với Digital Pin 12 (Arduino)

C/C++ (Arduino/ESP)

#include
const int transmit_pin = 12; // Chân DATA của mạch phát nối với chân 12 Arduino
void setup() {
  // Khởi tạo chân truyền dữ liệu cho thư viện VirtualWire
  vw_set_tx_pin(transmit_pin);
  vw_setup(2000); // Tốc độ truyền dữ liệu (Kbps)
}
void loop() {
  const char *msg = "Hello RF"; // Thông điệp cần gửi đi
  vw_send((uint8_t *)msg, strlen(msg));
  vw_wait_tx(); // Chờ cho đến khi gửi xong toàn bộ dữ liệu
  delay(1000); // Đợi 1 giây gửi lại
}
