1. Giới thiệu tổng quan

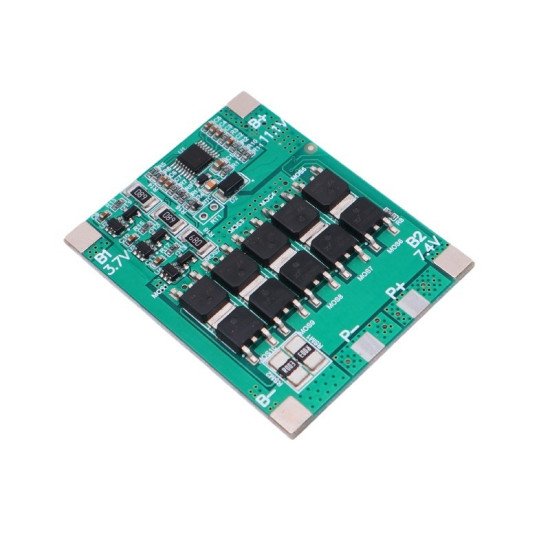

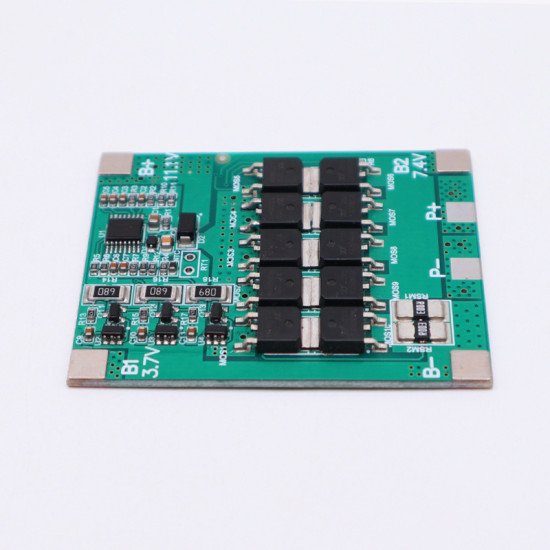

Mạch sạc và bảo vệ pin BMS 3S 3.7V 30A (Model: OLT-3S-30A-V3.1) là module đa năng chuyên dụng để quản lý, sạc cân bằng và bảo vệ an toàn cho pack pin 3 cell Li-ion. Sản phẩm tích hợp đầy đủ các tính năng bảo vệ quá dòng, ngắn mạch và sạc cân bằng cell, giúp kéo dài tuổi thọ pin và đảm bảo an toàn tuyệt đối trong quá trình sử dụng.

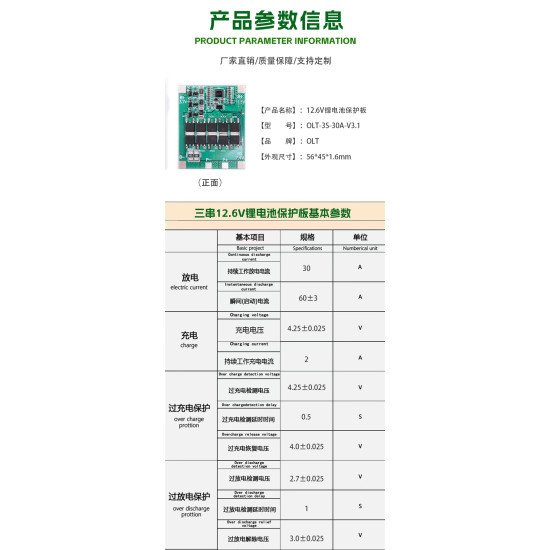

2. Thông số kỹ thuật
- Model: OLT-3S-30A-V3.1
- Điện thế sạc: 12.6V
- Điện thế xả cạn (có bảo vệ): 9.6V
- Điện thế sạc đầy: 12.6V
- Dòng xả liên tục (hoạt động): 30A - 40A
- Dòng xả quá tải (tức thời): 60A - 80A
- Chức năng chính: Sạc cân bằng cell, bảo vệ quá dòng, bảo vệ ngắn mạch
- Trọng lượng: 12g (mạch đã đổ keo chống ẩm tại một số IC)
3. Ứng dụng
- Lắp ráp pin máy khoan, máy bắt vít, máy cưa cầm tay sử dụng pin Li-ion 3S.
- Làm nguồn dự phòng, thiết bị chiếu sáng, loa bluetooth hoặc các thiết bị dùng pin sạc 11.1V - 12.6V.
- Sử dụng cho nhiều thiết bị điện tử tự chế cần mạch bảo vệ pin an toàn.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:

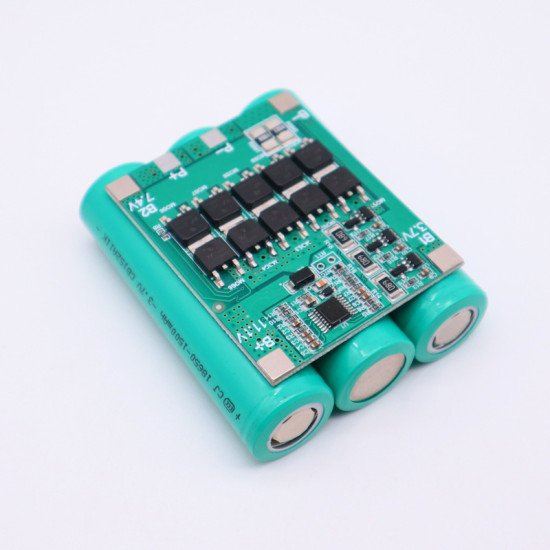

- Chuẩn bị: Chuẩn bị 1 pack pin 3S Li-ion (các cell đã được sạc cân bằng điện áp bằng nhau), đồng hồ vạn năng (VOM) và nguồn sạc 12.6V.

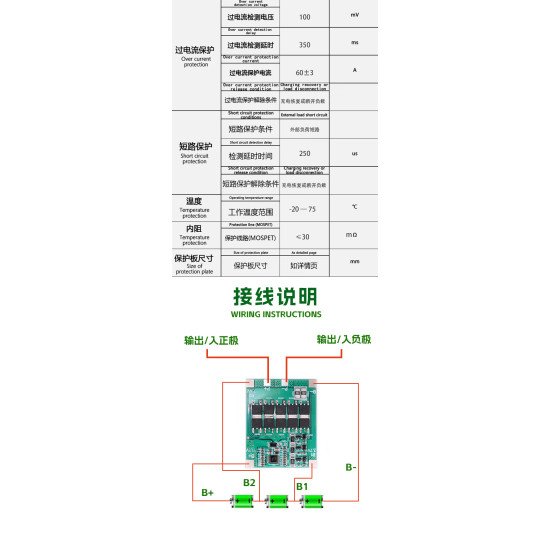

- Thao tác: Hàn theo thứ tự các chân B- (0V), B1 (3.7V/4.2V), B2 (7.4V/8.4V) và B+ (11.1V/12.6V). Đo điện áp tại ngõ ra P+ và P- để kiểm tra điện áp mạch.
- Kết quả: Điện áp tại P+ và P- phải xấp xỉ tổng điện áp của pack pin, mạch ngắt điện áp khi xả dưới 9.6V và cho phép dòng qua khi cắm sạc 12.6V.
* Lưu ý an toàn: Các cell pin phải đều volt trước khi hàn vào mạch. Hàn đúng thứ tự chân từ B- đến B+. Không sử dụng đồng thời ngõ P+/P- cho cả hai chức năng sạc và xả cùng lúc (đang sạc thì không bật tải, đang dùng tải thì rút sạc).
