Mạch sạc và bảo vệ 4s 30A pin 3.7V
Mạch sạc và bảo vệ 4s 30A pin 3.7V
- Hàng trong kho: 6
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 770
- Vị trí: 1C29
Số lượng đã bán: 50
Lượt xem: 361
37.800đ
Giá chưa bao gồm VAT: 35.000đ
1. Giới thiệu tổng quan

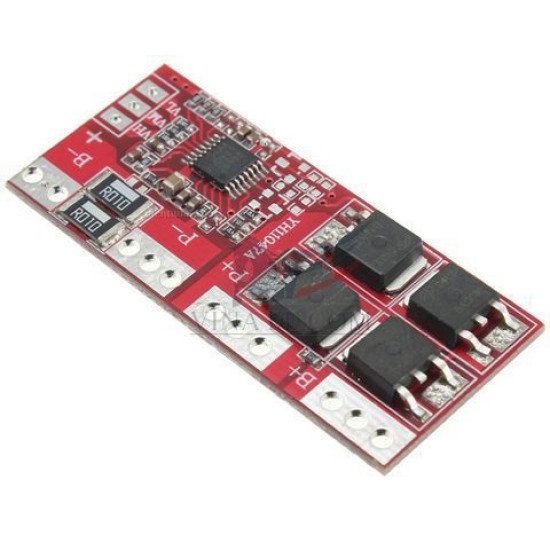

Mạch sạc và bảo vệ 4S 30A là giải pháp tối ưu dùng để quản lý sạc xả và bảo vệ an toàn cho khối pin 4 cell 3.7V (pin 18650). Sản phẩm tích hợp đầy đủ các tính năng thông minh như bảo vệ quá tải, quá xả và quá dòng, giúp kéo dài tuổi thọ pin và ngăn ngừa cháy nổ hiệu quả.
2. Thông số kỹ thuật
- Điện áp phát hiện quá tải: 4.25 ± 0.025V
- Điện áp giải phóng quá tải: 4.15 ± 0.5V
- Điện áp phát hiện xả quá tải: 2.5 ± 0.08V
- Dòng xả quá dòng: 20 - 30A
- Dòng xả tiêu chuẩn: 15A (Duy trì xả ở mức 10A không cần tản nhiệt)
- Nhiệt độ làm việc: -40 đến +85°C
- Kích thước: 50 x 22 x 4 mm
- Loại pin tương thích: Pin Lithium-ion 3.7V / 18650
3. Ứng dụng
- Chế tạo và đóng khối pin máy khoan, máy cắt cầm tay chạy pin 14.4V - 16.8V
- Nguồn dự phòng UPS mini, thiết bị lưu điện DC
- Độ chế các thiết bị điện tử, xe điện đồ chơi sử dụng pin 4S
- Hệ thống năng lượng mặt trời mini sử dụng pin 3.7V mắc nối tiếp
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ VOM, nguồn sạc 16.8V, khối pin 4S 30A đã hàn nối đúng thứ tự (0V, 3.7V, 7.4V, 11.1V, 14.8V).
- Thao tác: Đo điện áp tại ngõ ra P+/P- của mạch bằng đồng hồ VOM. Cắm nguồn sạc hoặc tải thử nghiệm vào ngõ P+/P-.
- Kết quả: Mạch xuất điện áp bằng tổng điện áp khối pin khi hoạt động bình thường; ngắt điện áp ngõ ra khi xảy ra hiện tượng quá áp hoặc sụt áp vượt ngưỡng bảo vệ.

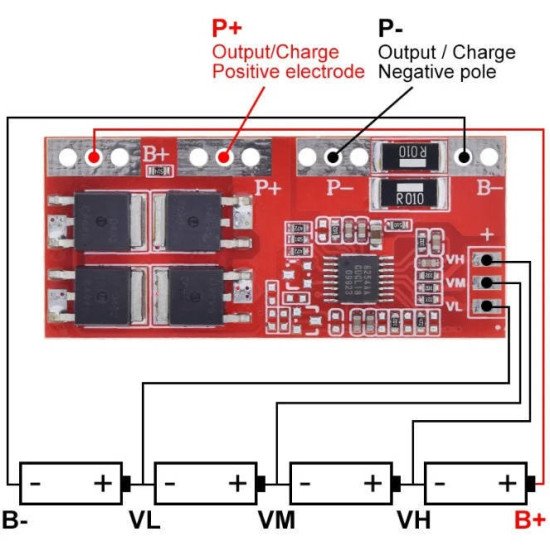

* Lưu ý an toàn: Tuyệt đối hàn đúng thứ tự các chân cực âm pin từ thấp đến cao (B-, B1, B2, B3, B+). Tránh để chập mạch ngõ ra P+ và P- gây hỏng mạch và nguy hiểm cháy nổ pin.
