Mạch sạc pin 1s 3A type C pin 3.7V
Mạch sạc pin 1s 3A type C pin 3.7V
- Hàng trong kho: 25
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1685
- Vị trí: 1B33
Số lượng đã bán: 94
Lượt xem: 1111
21.600đ
Giá chưa bao gồm VAT: 20.000đ
1. Giới thiệu tổng quan

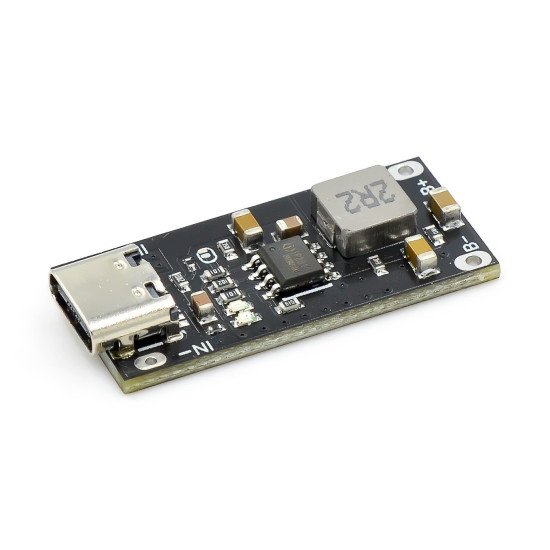

Mạch sạc pin 1S 3A Type-C pin 3.7V là module sạc chuyên dụng sử dụng chip điều khiển chính IP2312, hỗ trợ sạc nhanh cho pin Lithium 3.7V/4.2V. Với thiết kế nhỏ gọn tích hợp cổng giao tiếp Type-C hiện đại và dòng sạc lên đến 3A, sản phẩm giúp tối ưu hóa thời gian sạc, đảm bảo độ ổn định và an toàn cho các thiết bị DIY sử dụng pin.
2. Thông số kỹ thuật
- Chip điều khiển chính: IP2312
- Loại mạch: Bảng sạc nhanh pin Lithium 1S
- Điện áp đầu vào: 4.5V - 5.5V (qua cổng Type-C)
- Điện áp sạc đầy: 4.2V / 4.35V (tùy chỉnh theo mạch)
- Dòng sạc tối đa: 3A

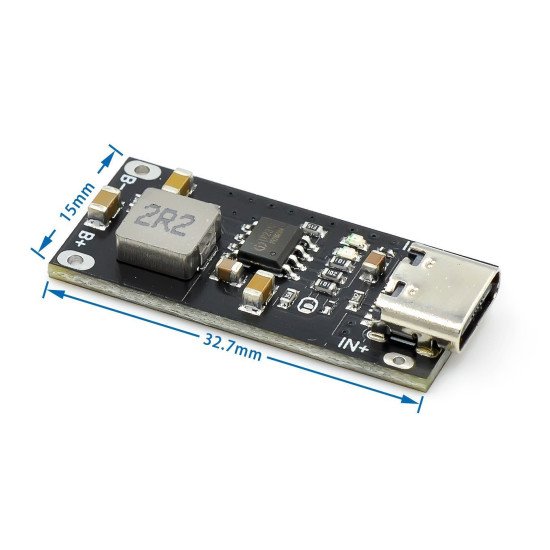

- Kích thước: 1.5 x 3 cm (0.59 x 1.18 in)
3. Ứng dụng
- Chế tạo các thiết bị di động dùng pin sạc 3.7V (quạt cầm tay, đèn pin, loa Bluetooth).
- Nâng cấp hệ thống sạc cho các mạch điện tử tự chế (DIY).
- Làm mạch sạc dự phòng mini công suất cao.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ VOM, nguồn cấp điện qua cáp Type-C (cốc sạc 5V/3A), và 1 viên pin 3.7V (18650 hoặc pin Lipo).
- Thao tác: Hàn hoặc kẹp chính xác cực dương pin vào chân B+ và cực âm vào chân B-, sau đó cắm cáp nguồn Type-C vào mạch. Dùng đồng hồ VOM đo dòng sạc hoặc điện áp trên hai đầu pin.
- Kết quả: Đèn báo sạc sáng (hoặc đổi trạng thái khi đầy), điện áp trên pin tăng dần đến ngưỡng 4.2V và dòng sạc giảm về 0 khi pin đầy.
* Lưu ý an toàn: Tuyệt đối không đấu ngược cực pin (B+ và B-) vì sẽ gây cháy nổ linh kiện trên mạch. Sử dụng nguồn cấp đầu vào ổn định đúng điện áp 5V.
