PT2272-SMD
Thẻ:
pt2272-smd
, ic giai ma rf
, pt2272
, ic pt2272
, linh kien dan
, ic giai ma khong day
, ic decoder
, pt2272 smd
, 5B
PT2272-SMD
- Hàng trong kho: 8
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1323
- Vị trí: 5B
Số lượng đã bán: 0
Lượt xem: 169
7.560đ
Giá chưa bao gồm VAT: 7.000đ
1. Giới thiệu tổng quan

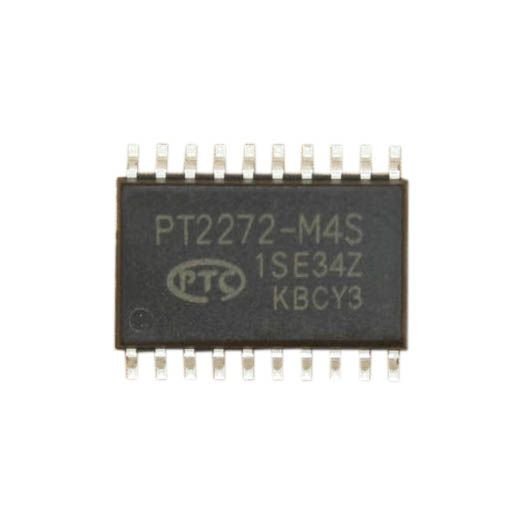

IC PT2272-SMD là mạch tích hợp giải mã tín hiệu không dây thuộc dòng CMOS, chuyên dụng kết hợp với các IC mã hóa như PT2262 trong các hệ thống điều khiển từ xa. Sản phẩm nổi bật với độ bảo mật cao, khả năng chống nhiễu tốt và thiết kế dạng dán (SOIC-20) giúp tối ưu không gian mạch in.
2. Thông số kỹ thuật
- Loại linh kiện: IC Giải mã (Decoder)
- Kiểu chân: SMD (SOIC-20)
- Điện áp hoạt động: 2.4V - 15V DC
- Dòng điện tiêu thụ: Thấp, tiết kiệm năng lượng
- Chân địa chỉ/dữ liệu: Cấu hình linh hoạt (8 bit địa chỉ, 4 bit dữ liệu)
- Dao động nội: Sử dụng điện trở dao động ngoài
3. Ứng dụng
- Hệ thống điều khiển từ xa cửa cuốn, cửa cổng tự động
- Hệ thống báo động chống trộm, báo cháy không dây
- Điều khiển thiết bị điện gia dụng từ xa (quạt, đèn, rèm cửa)
- Đồ chơi điều khiển từ xa và các ứng dụng robot không dây cơ bản
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn DC 5V, mạch thu phát RF phù hợp đã ghép nối với PT2272-SMD và IC phát PT2262 tương ứng địa chỉ.
- Thao tác: Cấp nguồn 5V cho mạch chứa IC PT2272-SMD, cấu hình chân địa chỉ của bên phát và bên nhận khớp hoàn toàn với nhau. Nhấn nút tương ứng ở bộ phát.
- Kết quả: Chân dữ liệu (D0-D3) trên IC PT2272-SMD thay đổi trạng thái mức logic tương ứng với lệnh phát, đèn LED chỉ thị trạng thái thu sáng lên.
* Lưu ý an toàn: Đảm bảo cấp đúng điện áp định mức và đấu đúng cực tính nguồn VCC - GND để tránh làm cháy IC. Thao tác hàn linh kiện SMD cần tay nghề hoặc thiết bị chuyên dụng để không làm hỏng chân IC do quá nhiệt.
pt2272-smd
