PT2262
PT2262
- Hàng trong kho: 2
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1324
- Vị trí: 5B
Số lượng đã bán: 13
Lượt xem: 7133
9.720đ
Giá chưa bao gồm VAT: 9.000đ
1. Giới thiệu tổng quan

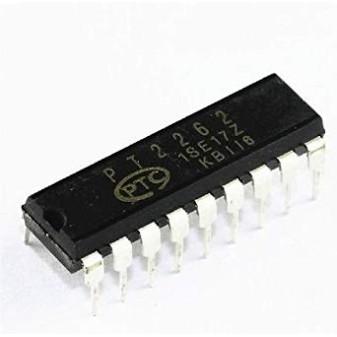

IC PT2262 là một mạch tích hợp mã hóa (Encoder) thuộc dòng CMOS, chuyên dụng cho các hệ thống điều khiển từ xa vô tuyến (RF) và hồng ngoại. Khi kết hợp với PT2272, IC tạo thành bộ đôi truyền dữ liệu không dây hoàn hảo với khả năng bảo mật cao và chống nhiễu tốt nhờ cấu hình địa chỉ linh hoạt.
2. Thông số kỹ thuật
- Model: PT2262
- Điện áp hoạt động: 4V - 15V
- Dòng tiêu thụ: Thấp (tối đa vài mA)
- Số chân địa chỉ/dữ liệu: Lập trình được địa chỉ (A0-A7) và dữ liệu (D0-D5)
- Dao động: Điện trở dao động nội hoặc ngoại (Rosc)
- Kiểu đóng gói: DIP-18 hoặc SOP-18
3. Ứng dụng
- Hệ thống điều khiển từ xa cửa cuốn, cửa cổng tự động
- Hệ thống báo động chống trộm gia đình và văn phòng
- Đồ chơi điều khiển từ xa không dây
- Hệ thống nhà thông minh (Smart Home) bật tắt thiết bị
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn cấp DC 5V - 12V, mạch test gắn IC PT2262 cùng điện trở dao động phù hợp.
- Thao tác: Cấp nguồn cho chân VCC (chân 18) và GND (chân 9). Dùng VOM đo điện áp tại các chân địa chỉ và chân truyền dữ liệu khi nhấn nút kích hoạt.
- Kết quả: Khi có tín hiệu kích hoạt chân dữ liệu, chân DOUT (chân 17) sẽ xuất ra chuỗi xung mã hóa có thể quan sát được bằng dao động ký (Oscilloscope).
* Lưu ý an toàn: Không cấp điện áp vượt quá giới hạn 15V của IC. Đảm bảo đúng cực âm dương khi cấp nguồn để tránh làm cháy IC.
