Cửa hàng có dịch vụ làm mạch in thủ công bằng máy khắc laser, để gửi file quý khách cần đăng ký tài khoản người dùng trên trang https://dke.vn/ sau đó dùng tài khoản đã đăng ký đăng nhập vào trang quản lý để gửi file và theo dõi trạng thái đơn hàng.

Thời gian nhận mạch, thường thì khách gửi file trước 9h sẽ tranh thủ làm xong trong khoảng 13h, khách gửi trước 15h sẽ tranh thủ làm trong khoảng 18h cùng ngày. Những ngày có nhiều mạch thì các khách gửi sau sẽ được chuyển vào buổi/ngày tiếp theo, khách hàng có thể theo dõi trạng thái mạch in tại trang quản lý ở và trang quản lý sẽ tự động gửi email cập nhật trạng thái làm mạch.

Để đảm bảo chất lượng mạch in, khách hàng cần tuân theo quy chuẩn layout như sau để tránh mạch bị đứt, hỏng sau khi gia công:

Quy chuẩn đường mạch và khoảng cách:
  • Độ rộng đường mạch (Track Width): Tối thiểu 0.5 mm (20th, 20mils) cho tín hiệu. Nên ưu tiên dùng kích thước 0.6 mm - 1.0 mm nếu bo mạch còn trống để tránh bị bong tróc khi ăn mòn hoặc hàn.
  • Khoảng cách an toàn (Clearance): Tối thiểu 0.4 mm (16th, 16mils). Nếu để khoảng cách quá khít (dưới 0.3 mm) đồng không kịp tan hết khi ngâm hóa chất.
  • Đường mạch nguồn: Nên mở rộng từ 1.5 mm đến 3.0 mm tùy thuộc vào dòng điện để chịu tải tốt và bám dính chắc chắn.
Quy chuẩn chân linh kiện và lỗ khoan (Pads & Vias):
  • Kích thước chân (Pad Size): Thiết kế đường kính chân linh kiện to hơn bình thường (khoảng 1.8 mm - 2.5 mm). Chân quá nhỏ sẽ dễ bị bong ra khi khoan hoặc khi hàn linh kiện.
  • Kích thước lỗ khoan (Hole Size): Nên đặt mức 0.8 mm cho các header(rào đực, cái, header) trong phần mềm để tạo tâm định vị tốt khi khoan tay. Các linh kiện có chân to hơn thì đặt lỗ khoan to hơn, nhân viên làm mạch chỉ phỏng phỏng kích thước và khoan chứ không biết chính xác khách hàng sẽ lắp linh kiện gì để khoan cho phù hợp. Khi nhận mạch in, khách hàng cần kiểm tra lại các lỗ khoan để tránh trường hợp lắp không vừa chạy tới lui mất thời gian của khách
  • Phủ đồng (Copper Pour / Ground Plane): Nên phủ đồng toàn bộ vùng trống và đặt khoảng cách phủ đồng (Isolate) khoảng 0.5 mm. Việc này giúp tiết kiệm thời gian khắc laser, ngâm mạch và giảm hao tổn hóa chất ăn mòn ==> Các mạch to không phủ đồng shop sẽ tính thêm phụ thu vào giá.
Lưu ý quan trọng khi xuất file, gửi file:
  • Cửa hàng chỉ nhận file định dạng pdf, khi xuất file phải xuất theo hướng dẫn của cửa hàng (xuất dạng pdf vector chứ không phải pdf hình ảnh) để khi khắc laser không bị lỗi. Bạn nào chưa biết xuất file thì có thể đọc bài này: Hướng dẫn xuất pdf trong protues, Hướng dẫn xuất file pdf trong Altium
  • Chế độ in (Mirror): Nếu vẽ ở lớp dưới (Bottom Layer), bạn không được chọn Mirror khi xuất file. Nếu vẽ ở lớp trên (Top Layer) bắt buộc phải chọn Mirror trước khi xuất file.
  • Tỷ lệ in: Luôn chọn tỷ lệ Scale 100% (Original Size).
  • Nếu có gửi sai file hoặc muốn hủy thì có thể vào trang quản lý để bấm hủy và lưu lại là xong, chỉ được phép hủy khi đang ở trạng thái chờ xử lý.

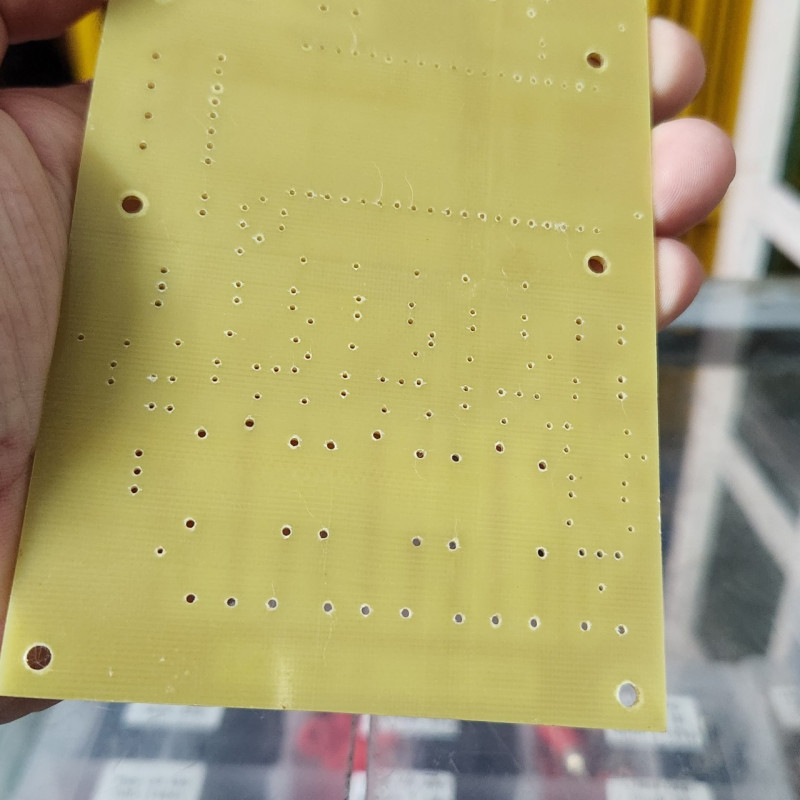

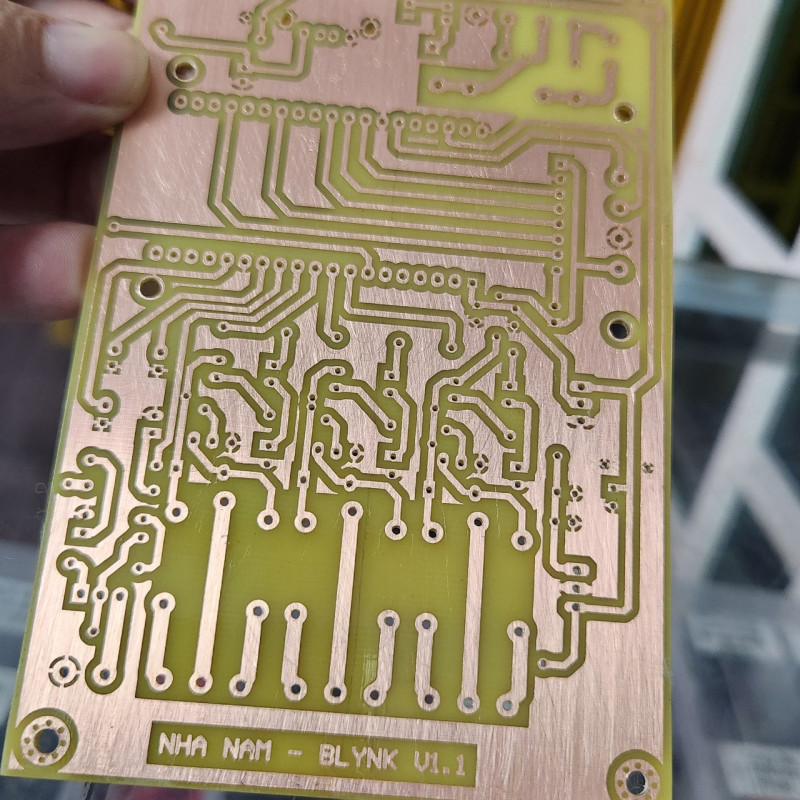

Một số hình ảnh mạch in sau khi làm xong:
