Cửa hàng Điện Tử Duy Khôi cung cấp dịch vụ gia công mạch in PCB thủ công bằng công nghệ khắc laser chất lượng cao tại Cần Thơ. Quý khách hàng vui lòng đọc kỹ quy trình gửi file và quy chuẩn layout bắt buộc dưới đây để đảm bảo mạch in đạt độ chính xác tốt nhất.

Cửa Hàng Điện Tử Duy Khôi

Dịch Vụ Gia Công Mạch In Thủ Công (Laser PCB)

Độ Chính Xác Cao • Nhận Mạch Trong Ngày
Gửi File Mạch In Trực Tuyến

Quý khách vui lòng đăng ký tài khoản trên trang hệ thống, sau đó đăng nhập để gửi file và theo dõi tiến độ đơn hàng.

TRUY CẬP TRANG GỬI FILE & ĐẶT MẠCH

1. Quy Trình Gửi File & Thời Gian Giao Mạch

Gửi File & Theo Dõi

Đăng ký tài khoản tại https://dke.vn/, sau đó đăng nhập trang quản lý để tải file. Hệ thống sẽ tự động gửi email cập nhật trạng thái làm mạch.

Thời Gian Giao Mạch

• Dưới 5 mạch: Giao ngay trong ngày.
• Từ 5 - 10 mạch: Giao sau 1 ngày.
• Khoan lỗ: Hỗ trợ mũi khoan kích thước 0.8mm.

2. Quy Chuẩn Thiết Kế Mạch In Bắt Buộc

Thông Số Kỹ Thuật Giá Trị Tối Thiểu Ghi Chú & Khuyến Nghị
Đường Mạch (Track Width) 0.5 mm (20 mil) Khuyến nghị nên đi dây từ 0.6 mm trở lên để đường đồng dày dặn, bám dính tốt.
Khoảng Cách Dây (Clearance) 0.4 mm (16 mil) Khoảng cách an toàn giữa 2 đường mạch hoặc giữa dây và chân linh kiện để tránh chập.
Vành Khuyên Via (Via Annular) 0.6 mm Kích thước tối thiểu của vành khuyên via để đảm bảo khi khoan thủ công không bị đứt mạch.
Khoan Lỗ (Drill Hole) 0.8 mm Tiệm chỉ hỗ trợ khoan duy nhất mũi 0.8mm (vừa vặn cho hầu hết chân linh kiện cắm phổ thông).
Kích Thước Mạch Tối Đa 15 × 20 cm Phíp đồng sợi thủy tinh FR4 một lớp (Single Layer), phủ sơn bảo vệ chống oxy hóa.

3. Quy Định Xuất File PDF

  • Định dạng chấp nhận: Chỉ nhận file PDF Vector (không nhận PDF dạng hình ảnh). Đọc bài viết hướng dẫn chi tiết: Hướng dẫn xuất PDF trong Proteus hoặc Hướng dẫn xuất PDF trong Altium.
  • Chế độ In Mirror (Lật hình):
    • Nếu vẽ ở lớp dưới (Bottom Layer): KHÔNG chọn Mirror.
    • Nếu vẽ ở lớp trên (Top Layer): BẮT BUỘC chọn Mirror.
  • Tỷ lệ in (Scale): Luôn chọn 100% (Original Size).
Hủy Đơn Hoặc Sửa File
Nếu gửi sai file hoặc muốn hủy đơn hàng, quý khách có thể vào trang quản lý bấm Hủy và lưu lại. Lưu ý: Chỉ thực hiện hủy khi đơn hàng đang ở trạng thái Chờ xử lý.

4. Danh Sách Mạch In Quá Hạn Nhận

Thông báo hủy mạch in quá hạn

Các đơn hàng dưới đây đã được Cửa Hàng Điện Tử Duy Khôi gia công hoàn tất theo đúng quy chuẩn, cửa hàng đã liên hệ nhiều lần qua điện thoại / Zalo / email nhưng quý khách chưa đến nhận và đã quá thời hạn lưu kho (10 ngày) quy định, cửa hàng sẽ tiêu hủy các mạch quá hạn.

  • Quý khách có đơn hàng trong danh sách: Vui lòng liên hệ cửa hàng thanh toán tiền mạch để được gỡ list danh sách BOM hàng.
Mã Đơn Khách Hàng Kích Thước & SL Khoan Lỗ Hẹn Nhận Tổng tiền
#843 Văn Hào Hà*
079547820* 		4.5 × 4.3 cm
SL: 1 mạch		 Có khoan (37 lỗ) 13:00 13/07/2026
(Quá hạn 115 ngày)		 25.920 đ
#1525 Chi Ta*
032721228* 		10.2 × 8.1 cm
SL: 1 mạch		 Có khoan (170 lỗ) 13:00 17/10/2026
(Quá hạn 19 ngày)		 50.760 đ

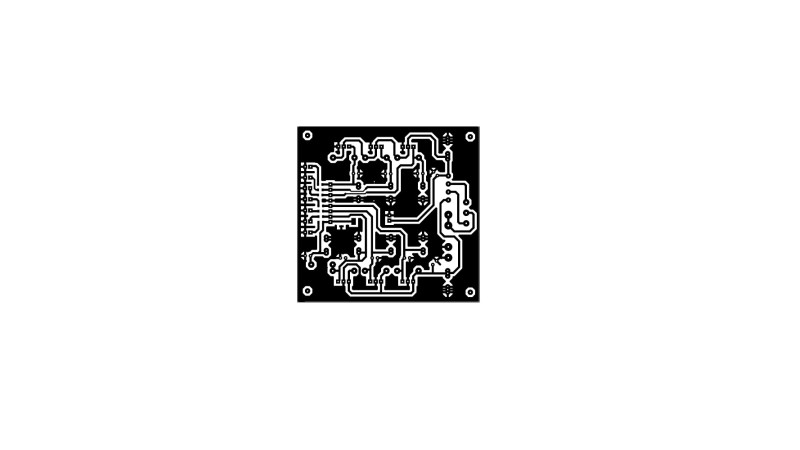

5. Hình Ảnh Mạch In Thực Tế
