Board mở rộng ESP32 C3 supper mini

Mới

Thẻ: board mở rộng esp32 c3 , board mo rong esp32 c3 , esp32 c3 super mini , esp32 c3 super mini , mạch mở rộng esp32 , mach mo rong esp32 , phụ kiện iot , phu kien iot , 1B20

Board mở rộng ESP32 C3 supper mini

Hàng trong kho: 48
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 2285
Vị trí: 1B20

Số lượng đã bán: 1

1 đánh giá - Viết đánh giá

75.600đ

Giá chưa bao gồm VAT: 70.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

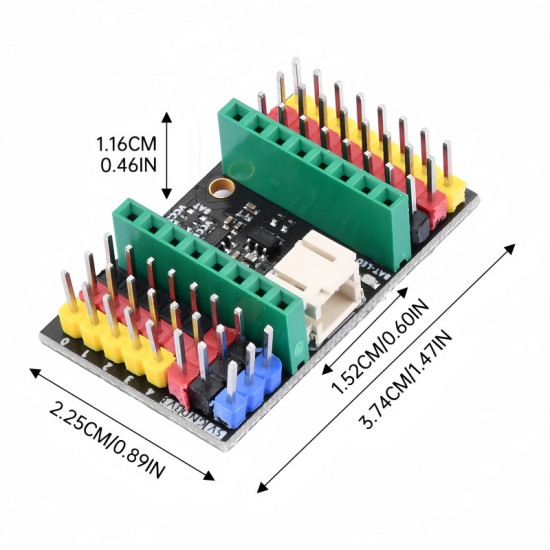

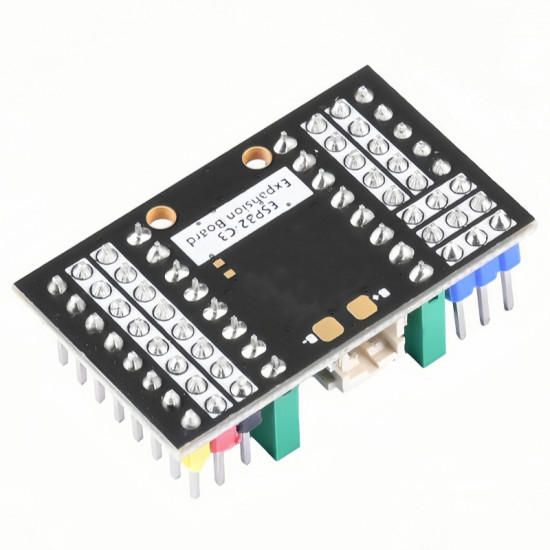

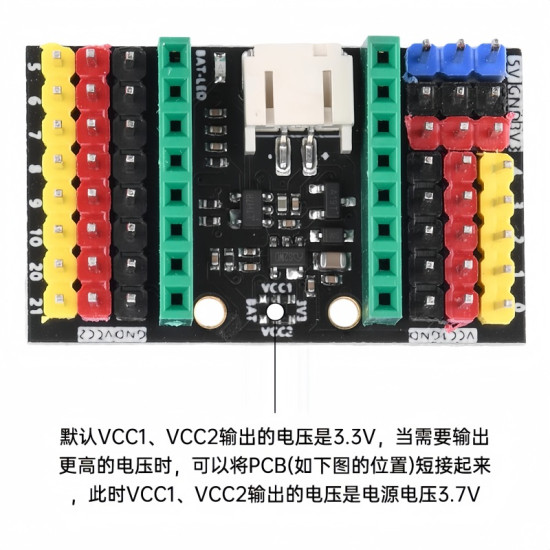

Board mở rộng ESP32 C3 Super Mini là phụ kiện chuyên dụng giúp mở rộng các chân tín hiệu và nguồn của mạch ESP32-C3 Super Mini ra chuẩn rào đực 2.54mm. Sản phẩm giúp người dùng dễ dàng kết nối, cắm test và cấp nguồn cho nhiều module, cảm biến khác nhau mà không cần hàn mạch phức tạp. Ngoài ra, board còn được tích hợp mạch sạc pin và giắc cắm tiện lợi dành cho pin Lithium 3.7VDC, rất lý tưởng cho các ứng dụng IoT di động.

2. Thông số kỹ thuật

Tương thích: ESP32-C3 Super Mini
Chuẩn chân cắm: Rào đực (Header male) khoảng cách 2.54mm
Hỗ trợ nguồn: Cổng USB Type-C (từ mạch chính) và giắc cắm pin Lithium 3.7VDC
Tính năng bổ sung: Tích hợp mạch sạc pin Lithium
Kích thước: Thiết kế nhỏ gọn chuyên dụng cho ESP32-C3 Super Mini

3. Ứng dụng

Chế tạo các thiết bị IoT di động, cảm biến không dây sử dụng pin
Học tập, nghiên cứu và lập trình với vi điều khiển ESP32-C3
Làm các dự án nhà thông minh (Smart Home) mini cần tiết kiệm không gian
Tạo các nguyên mẫu (Prototype) điện tử nhanh chóng mà không cần hàn dây

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Board mở rộng ESP32-C3 Super Mini, mạch ESP32-C3 Super Mini, cáp USB Type-C, đồng hồ VOM.
Thao tác: Lắp mạch ESP32-C3 vào board mở rộng, cắm cáp USB để cấp nguồn. Dùng đồng hồ VOM đo điện áp tại các chân 3V3 và 5V trên hàng rào cắm.
Kết quả: Điện áp đo được ổn định (3.3V và 5V tương ứng), đèn báo nguồn sáng, có thể kết nối máy tính nạp code bình thường.

* Lưu ý an toàn: Kiểm tra kỹ cực tính (+ và -) trước khi cắm pin Lithium 3.7V vào giắc nguồn để tránh làm chập cháy mạch sạc và vi điều khiển.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

Chân 3V3 / 5V / GND nối với Nguồn thiết bị ngoại vi
Chân GPIO 8 nối với LED hoặc nút nhấn ngoại vi

C/C++ (Arduino/ESP)

const int ledPin = 8; // Chân GPIO 8 thường gắn LED trên ESP32-C3 Super Mini

void setup() {
  pinMode(ledPin, OUTPUT);
  Serial.begin(115200);
  Serial.println("ESP32-C3 Expansion Board Test Ready!");
}

void loop() {
  digitalWrite(ledPin, HIGH); // Bật LED
  delay(1000); // Đợi 1 giây
  digitalWrite(ledPin, LOW); // Tắt LED
  delay(1000); // Đợi 1 giây
}
