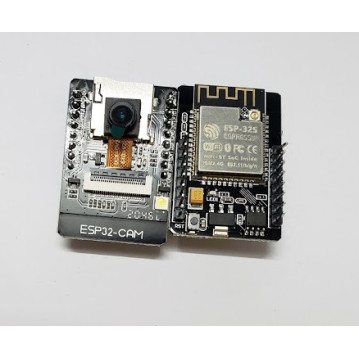

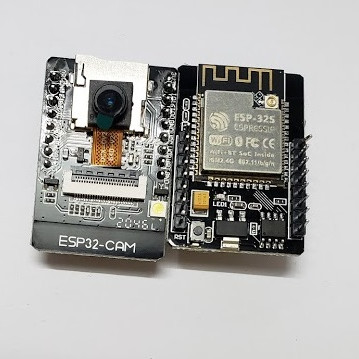

Kit phát triển ESP32 CAM

Thẻ: esp32 cam , kit phat trien esp32 cam , module esp32 camera , mach esp32 cam , camera wifi iot , nhan dien khuon mat esp32 , esp32 cam ov2640 , 1C22

Hàng trong kho: 18
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1748
Vị trí: 1C22

Số lượng đã bán: 119

1 đánh giá - Viết đánh giá

280.800đ

Giá chưa bao gồm VAT: 260.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Kit phát triển ESP32 CAM là module camera WiFi và Bluetooth nhỏ gọn tích hợp chip ESP32 mạnh mẽ, kèm theo khe cắm thẻ nhớ Micro SD và hỗ trợ camera OV2640. Sản phẩm là giải pháp lý tưởng cho các ứng dụng IoT, camera giám sát thông minh, nhận diện khuôn mặt và các dự án điều khiển tự động qua mạng không dây.

2. Thông số kỹ thuật

Điện áp cung cấp: 5V
SPI Flash: Mặc định 32MB
RAM: 520KB SRAM + 4MB PSRAM
Bộ nhớ ngoài: Khe cắm thẻ micro SD lên đến 4GB
Bluetooth: Chuẩn Bluetooth 4.2 BR/EDR và BLE
WiFi: 802.11 b/g/n
Giao tiếp Interface: UART, SPI, I2C, PWM
Cổng IO Port: 9 chân
Tốc độ truyền UART: 115200bps (Mặc định)
Camera hỗ trợ: OV2640 (bán kèm) hoặc OV7670, hỗ trợ định dạng JPEG, BMP, GRAYSCALE
Đèn flash: Tích hợp sẵn trên board
Dải quang phổ: 2412 ~ 2484MHz
Antenna: Onboard PCB antenna, gain 2dBi
Tiêu thụ điện năng: Tắt đèn flash: 180mA@5V; Bật đèn flash tối đa: 310mA@5V; Deep-sleep: 6mA@5V
Nhiệt độ hoạt động: -20 ℃ ~ 85 ℃

3. Ứng dụng

Hệ thống camera giám sát và an ninh gia đình thông minh qua WiFi.
Ứng dụng IoT truyền hình ảnh, video trực tuyến.
Các dự án nhận diện hình ảnh, nhận diện khuôn mặt tự động.
Thiết bị điều khiển từ xa có tích hợp phản hồi hình ảnh.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Chuẩn bị mạch chuyển đổi USB to UART (như FT232, CP2102), nguồn cấp 5V ổn định và dây cắm kết nối.
Thao tác: Kết nối chân IO0 với GND để đưa module vào chế độ nạp chương trình, kết nối nguồn và mạch UART, sau đó nạp code test từ Arduino IDE.
Kết quả: Mở Serial Monitor với baudrate 115200, reset lại module và quan sát thông báo khởi động thành công hoặc truy cập địa chỉ IP của camera trên trình duyệt web.

* Lưu ý an toàn: Cấp đúng nguồn điện 5V và 3.3V theo đúng chân quy định, tránh cắm ngược cực gây cháy nổ linh kiện. Tránh chạm tay trực tiếp vào chân tín hiệu khi mạch đang hoạt động để phòng ngừa phóng tĩnh điện ESD.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

5V nối với Nguồn 5V
GND nối với GND
U0R (RX) nối với TX của mạch USB-UART
U0T (TX) nối với RX của mạch USB-UART
IO0 nối với GND (Chỉ khi nạp code)

C/C++ (Arduino/ESP)

#define CAMERA_MODEL_AI_THINKER
#include "esp_camera.h"
#include

const char* ssid = "YOUR_SSID";
const char* password = "YOUR_PASSWORD";

void setup() {
  Serial.begin(115200);
  Serial.println();

  camera_config_t config;
  config.ledc_channel = LEDC_CHANNEL_0;
  config.ledc_timer = LEDC_TIMER_0;
  config.pin_d0 = 5;
  config.pin_d1 = 18;
  config.pin_d2 = 19;
  config.pin_d3 = 21;
  config.pin_d4 = 36;
  config.pin_d5 = 39;
  config.pin_d6 = 34;
  config.pin_d7 = 35;
  config.pin_xclk = 0;
  config.pin_pclk = 22;
  config.pin_vsync = 25;
  config.pin_href = 23;
  config.pin_sccb_sda = 26;
  config.pin_sccb_scl = 27;
  config.pin_pwdn = 32;
  config.pin_reset = -1;
  config.xclk_freq_hz = 20000000;
  config.pixel_format = PIXFORMAT_JPEG;

  if(psramFound()){
    config.frame_size = FRAMESIZE_UXGA;
    config.jpeg_quality = 10;
    config.fb_count = 2;
  } else {
    config.frame_size = FRAMESIZE_SVGA;
    config.jpeg_quality = 12;
    config.fb_count = 1;
  }

  esp_err_t err = esp_camera_init(&config);
  if (err != ESP_OK) {
    Serial.printf("Camera init failed with error 0x%x", err);
    return;
  }

  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");
  Serial.println("WiFi connected");
  Serial.print("Camera Stream Ready! Go to: http://");
  Serial.println(WiFi.localIP());
}

void loop() {
  delay(10000);
}
