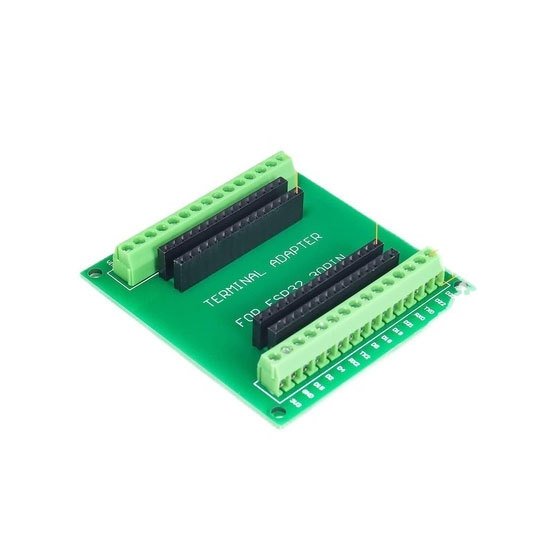

Đế ra chân domino ESP32 30 pin
Đế ra chân domino ESP32 30 pin
- Hàng trong kho: 35
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 2111
- Vị trí: 1F11
Số lượng đã bán: 63
Lượt xem: 274
54.000đ
Giá chưa bao gồm VAT: 50.000đ
1. Giới thiệu tổng quan
Đế ra chân domino ESP32 30 pin là phụ kiện chuyên dụng giúp mở rộng và cố định các chân tín hiệu của board mạch ESP32 30 chân một cách an toàn và chắc chắn. Sản phẩm tích hợp sẵn cọc domino bắt vít chất lượng cao, giúp người dùng dễ dàng kết nối dây dẫn điện mà không cần hàn mạch, hạn chế tối đa tình trạng lỏng dây trong quá trình thử nghiệm và ứng dụng thực tế.
2. Thông số kỹ thuật
- Model: Đế ra chân domino ESP32 30 pin
- Tương thích: Board mạch ESP32 loại 30 chân (30 pins)
- Kiểu kết nối: Cọc domino bắt vít (Screw Terminal Block)
- Khoảng cách chân (Pitch): Chuẩn 2.54mm
- Chất liệu mạch: PCB chất lượng cao, độ bền cơ học tốt
3. Ứng dụng
- Dùng trong các hệ thống IoT (Internet of Things) cần độ ổn định cao về kết nối dây dẫn.
- Làm mô hình học tập, nghiên cứu lập trình vi điều khiển ESP32 với Arduino IDE.
- Triển khai các mạch điều khiển tự động hóa công nghiệp và dân dụng quy mô nhỏ.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), board ESP32 30 chân và đế ra chân domino.
- Thao tác: Cắm chặt board ESP32 vào đế ra chân, dùng đồng hồ VOM đo thông mạch giữa chân trên board ESP32 và các đầu cọc domino tương ứng để đảm bảo tiếp xúc tốt.
- Kết quả: Đồng hồ kêu tít (thông mạch) ở tất cả các chân, không xảy ra hiện tượng chập chạm giữa các chân lân cận.
* Lưu ý an toàn: Ngắt nguồn điện trước khi tiến hành cắm rút board ESP32 hoặc siết vít dây dẫn để tránh gây chập cháy linh kiện.
