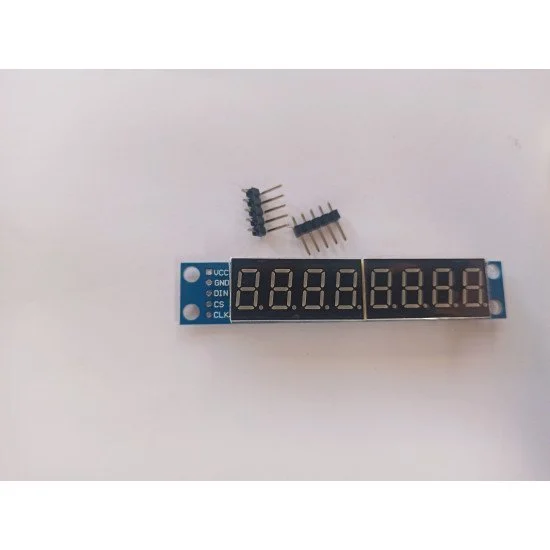

Mạch hiển thị 8 led 7 đoạn 74HC595

Tạm hết hàng

Thẻ: mạch hiển thị 8 led 7 đoạn , mach hien thi 8 led 7 doan , 74hc595 , mạch 74hc595 , module led 7 đoạn , module led 7 doan , đồng hồ led 7 đoạn , dong ho led 7 doan , 1E20

Hàng trong kho: Tạm hết hàng
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1634
Vị trí: 1E20

Số lượng đã bán: 16

1 đánh giá - Viết đánh giá

64.800đ

Giá chưa bao gồm VAT: 60.000đ

Số lượng

Tạm hết hàng

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Mạch hiển thị 8 led 7 đoạn 74HC595 là module hiển thị số hoàn hảo cho các ứng dụng cần hiển thị nhiều chữ số như đồng hồ, bộ đếm hoặc thiết bị đo lường. Module tích hợp sẵn IC dịch dữ liệu 74HC595, giúp tiết kiệm tối đa chân GPIO vi điều khiển khi chỉ cần sử dụng 3 chân giao tiếp để điều khiển toàn bộ 8 led.

2. Thông số kỹ thuật

Điện áp hoạt động: 3.3V ~ 5VDC
Dòng điện tiêu thụ: 30 ~ 80mA
IC Driver: 74HC595
Giao tiếp: 3 chân (SCLK, RCLK, DIO)
Loại hiển thị: 8 led 7 đoạn cỡ 0.36 inch

3. Ứng dụng

Làm mạch hiển thị đồng hồ thời gian thực (RTC)
Chế tạo các bộ đếm sản phẩm, bộ đếm thời gian (Timer)
Hiển thị thông số cho các thiết bị đo nhiệt độ, điện áp, dòng điện
Học tập và thực nghiệm lập trình vi điều khiển với Arduino, ESP8266, ESP32

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn 5VDC, Arduino Uno hoặc mạch vi điều khiển tương thích, dây cắm breadboard.
Thao tác: Cấp nguồn VCC và GND từ vi điều khiển vào module, kết nối các chân SCLK, RCLK, DIO với chân digital của Arduino theo sơ đồ mẫu.
Kết quả: Tải code test xuống Arduino, 8 led 7 đoạn sẽ hiển thị tuần tự các số từ 0 đến 9 hoặc chuỗi ký tự mẫu.

* Lưu ý an toàn: Không cấp nguồn vượt quá 5VDC để tránh làm cháy IC 74HC595 và các led 7 đoạn trên mạch. Kiểm tra kỹ chiều nguồn trước khi cắm.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

VCC nối với 5V (Arduino)
GND nối với GND (Arduino)
DIO (SER) nối với Digital 4 (Arduino)
RCLK (RCK) nối với Digital 5 (Arduino)
SCLK (SCK) nối với Digital 6 (Arduino)

C/C++ (Arduino/ESP)

const int DIO = 4;
const int RCLK = 5;
const int SCLK = 6;

const byte SEGMENT_MAP[] = {0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8, 0x80, 0x90};
const byte SEGMENT_SELECT[] = {0x01, 0x02, 0x04, 0x08, 0x10, 0x20, 0x40, 0x80};

void setup() {
  pinMode(DIO, OUTPUT);
  pinMode(RCLK, OUTPUT);
  pinMode(SCLK, OUTPUT);
}

void loop() {
  // Code test hien thi
}

mach hien thi 8 led 7 doan 74hc595
