Module hiển thị 4 led ma trân MAX7219

Thẻ: module hiển thị 4 led ma trận max7219 , module hien thi 4 led ma tran max7219 , led ma trận max7219 , led ma tran max7219 , module max7219 , max7219 arduino , mạch led ma trận , mach led ma tran , 1E18

Module hiển thị 4 led ma trân MAX7219

Hàng trong kho: 9
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1587
Vị trí: 1E18

Số lượng đã bán: 45

1 đánh giá - Viết đánh giá

97.200đ

Giá chưa bao gồm VAT: 90.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

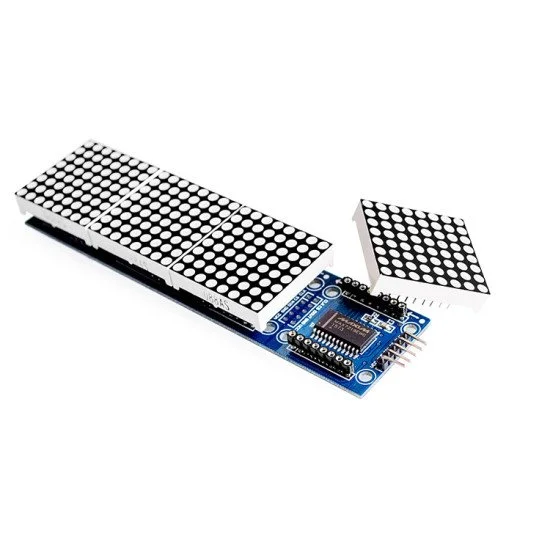

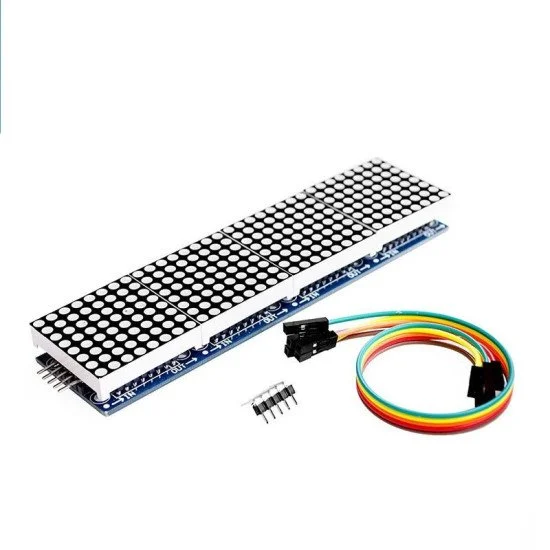

Module hiển thị 4 led ma trận MAX7219 là mạch điều khiển chuyên dụng tích hợp 4 IC MAX7219 và 4 khối Led ma trận 8x8 màu đỏ. Mạch sử dụng giao tiếp SPI/Nối tiếp 3 chân giúp tiết kiệm tối đa chân GPIO, tích hợp bộ đệm Static RAM 8x8 giúp hiển thị mượt mà và có khả năng mở rộng nối tiếp nhiều module với nhau.

2. Thông số kỹ thuật

Điện áp hoạt động: 5VDC
Giao tiếp: Nối tiếp Serial 3 chân (DIN, CS, CLK), mức logic TTL
Loại hiển thị: 4 Led ma trận 8x8 màu đỏ
IC điều khiển: 4 x MAX7219 (Led Driver)
Kích thước: 12.8 x 3.2 x 1.3 cm

3. Ứng dụng

Làm bảng hiệu quảng cáo mini, bảng thông tin chạy chữ LED ma trận
Hiển thị đồng hồ thời gian thực, nhiệt độ, độ ẩm
Trang trí, hiển thị hiệu ứng ánh sáng trong các dự án học tập STEM, Arduino, ESP8266/ESP32

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Vi điều khiển Arduino Uno/Nano, nguồn 5VDC, dây cắm kết nối.
Thao tác: Kết nối nguồn và các chân tín hiệu theo sơ đồ, nạp thư viện MD_Parola hoặc LedControl và tải code mẫu lên Arduino.
Kết quả: Các ma trận LED sáng và hiển thị các hiệu ứng chữ/hình ảnh chạy mượt mà theo chương trình.

* Lưu ý an toàn: Cấp đúng nguồn điện 5VDC, tránh cấp nhầm nguồn 12V làm cháy IC MAX7219. Đảm bảo đấu nối chung GND giữa mạch và vi điều khiển.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

VCC nối với 5V (Arduino)
GND nối với GND (Arduino)
DIN nối với Pin 12 (MOSI)
CS nối với Pin 10 (Digital 10)
CLK nối với Pin 11 (SCK)

C/C++ (Arduino/ESP)

#include

// Khởi tạo thư viện LedControl với các chân kết nối
// DIN = 12, CLK = 11, CS = 10, Số lượng module = 4
LedControl lc = LedControl(12, 11, 10, 4);

void setup() {
  int devices = lc.getDeviceCount();
  for (int i = 0; i < devices; i++) {
    lc.shutdown(i, false);
    lc.setIntensity(i, 8);
    lc.clearDisplay(i);
  }
}

void loop() {
  // Code hiển thị test
}

module hien thi 4 led ma tran max7219
