Mạch hiển thị dung lượng pin
Mạch hiển thị dung lượng pin
- Hàng trong kho: 4
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 2184
- Vị trí: 1B25
Số lượng đã bán: 36
Lượt xem: 317
37.800đ
Giá chưa bao gồm VAT: 35.000đ
Tùy chọn đang có
1. Giới thiệu tổng quan

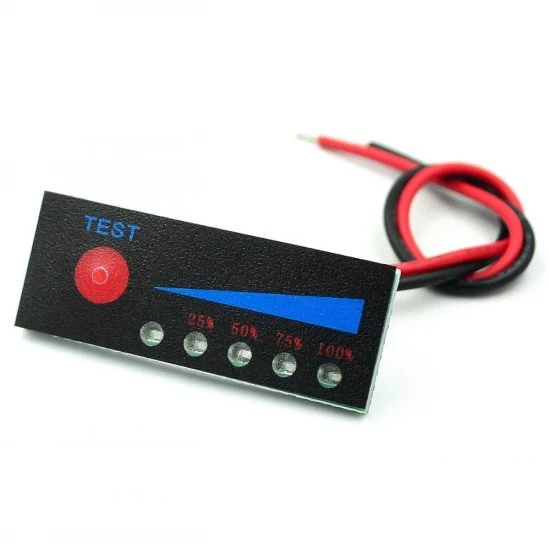

Mạch hiển thị dung lượng pin là thiết bị nhỏ gọn chuyên dụng dùng để theo dõi mức năng lượng của các loại pin Lithium Li-ion. Sản phẩm nổi bật với thiết kế thông minh, hỗ trợ đa dạng các dải điện áp từ 1S đến 4S, kết hợp đèn LED hiển thị trực quan giúp người dùng dễ dàng kiểm soát tình trạng pin trong quá trình sử dụng.
2. Thông số kỹ thuật
- Loại pin tương thích: Pin Lithium Li-ion (Điện áp danh định 3.7V, sạc đầy 4.2V)
- Hỗ trợ cấu hình: Pin 1S (3.7 - 4.2V), Pin 2S (7.4 - 8.4V), Pin 3S (11.1 - 12.6V), Pin 4S (14.8 - 16.8V)
- Đèn báo nguồn: Màu đỏ
- Đèn báo dung lượng pin: Màu xanh
- Tính năng bảo vệ: Tích hợp mạch chống ngược cực nguồn điện
3. Ứng dụng
- Hiển thị dung lượng cho các thiết bị sử dụng pin sạc dự phòng, đèn pin, loa Bluetooth
- Theo dõi mức năng lượng cho các khối pin tự chế (DIY) dòng 1S, 2S, 3S, 4S
- Ứng dụng trong các mô hình robot, xe điều khiển từ xa dùng pin Lithium
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM) và nguồn pin Lithium tương ứng với phân loại mạch (1S, 2S, 3S hoặc 4S).
- Thao tác: Cấp đúng cực âm và cực dương của nguồn pin vào các chân nguồn của mạch hiển thị.
- Kết quả: Đèn LED báo nguồn màu đỏ sáng lên, đồng thời các vạch đèn LED màu xanh sáng tương ứng với mức dung lượng hiện tại của pin.
* Lưu ý an toàn: Mạch có tính năng chống ngược cực, tuy nhiên nên kiểm tra kỹ cực tính trước khi cấp nguồn để đảm bảo thiết bị hoạt động ổn định và bền bỉ nhất. Tránh cấp nguồn vượt quá giới hạn điện áp của từng phiên bản mạch.
