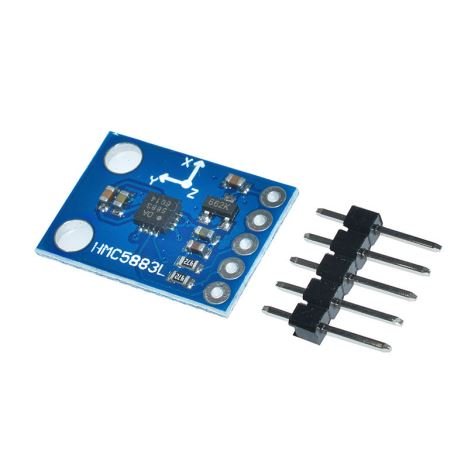

Cảm biến la bàn số GY-273 HMC5883L

Giới thiệu:

Cảm biến la bàn số HMC5883L có kích thước nhỏ gọn sử dụng giao tiếp I2C, được dùng để đo từ trường của trái đất nhằm xác định phương hướng với độ chính xác lên đến 1 hoặc 2 độ, cảm biến có cách đo riêng biệt cho từng trục và có thể kết hợp lại để tính toán 3D.

Cảm biến la bàn số HMC5883L  còn có thể dùng để đo từ trường thô hoặc các nguồn từ trường mạnh hơn gần nó, cảm biến có thể cảm nhận được nguồn từ trường xung quanh nó như của nam châm hoặc điện trường, khi phát hiện được từ trường từ bên ngoài, nó có thể xác định được khoảng cách tương đối hoặc chiều đến vật phát ra từ trường đó.

Thông số kỹ thuật :

• Model: GY-273
• Chip: HMC5883L;
• Nguồn cung cấp: 3~5 VDC;
• Giao tiếp: chuẩn IIC;
• Dải đo: ± 1,3-8 gauss

Kết nối đến Arduino:

·    Arduino GND ------ GND

·         Arduino 3.3V ------- VCC

·         Arduino A4 (SDA) ------- SDA

·         Arduino A5 (SCL) ------- SCL

Code tham khảo :

#include <Wire.h> //I2C Arduino Library

 #define addr 0x1E //I2C Address for The HMC5883

 void setup(){

  Serial.begin(9600);

  Wire.begin();

  Wire.beginTransmission(addr); //start talking

  Wire.write(0x02); // Set the Register

  Wire.write(0x00); // Tell the HMC5883 to Continuously Measure

  Wire.endTransmission();

}

 void loop(){

   int x,y,z; //triple axis data//Tell the HMC what regist to begin writing data into

  Wire.beginTransmission(addr);

  Wire.write(0x03); //start with register 3.

  Wire.endTransmission(); //Read the data.. 2 bytes for each axis.. 6 total bytes

  Wire.requestFrom(addr, 6);

  if(6<=Wire.available()){

    x = Wire.read()<<8; //MSB  x

    x |= Wire.read(); //LSB  x

    z = Wire.read()<<8; //MSB  z

    z |= Wire.read(); //LSB z

    y = Wire.read()<<8; //MSB y

    y |= Wire.read(); //LSB y

  } // Show Values

  Serial.print("X Value: ");

  Serial.println(x);

  Serial.print("Y Value: ");

  Serial.println(y);

  Serial.print("Z Value: ");

  Serial.println(z);

  Serial.println();

  delay(500);

}
