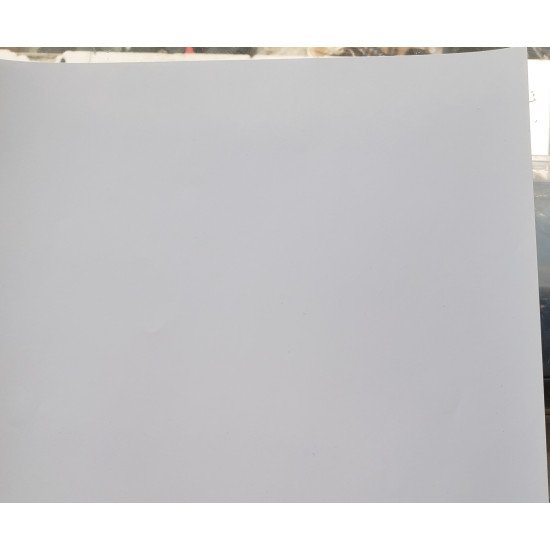

Giấy in mạch
Giấy in mạch
- Hàng trong kho: 118
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1860
Số lượng đã bán: 382
Lượt xem: 270
1.620đ
Giá chưa bao gồm VAT: 1.500đ
1. Giới thiệu tổng quan
Giấy in mạch là vật liệu chuyên dụng không thể thiếu trong quy trình làm mạch in thủ công bằng phương pháp ủi nhiệt. Sản phẩm giúp chuyển đổi đường mạch từ bản thiết kế trên máy tính lên tấm đồng một cách nhanh chóng, chính xác và sắc nét, là giải pháp tối ưu cho học sinh, sinh viên và các kỹ sư điện tử.
2. Thông số kỹ thuật
- Loại sản phẩm: Giấy in mạch nhiệt (Giấy chuyển nhiệt)
- Màu sắc: Xanh hoặc vàng
- Kích thước: Khổ A4
- Đặc tính: Độ bám mực tốt, dễ bong tróc sau khi ngâm nước
3. Ứng dụng
- Chế tạo mạch in thủ công (PCB) cho các đồ án điện tử, vi điều khiển.
- Làm mạch in nhanh chóng cho giai đoạn thử nghiệm nguyên mẫu (Prototyping).
- Ứng dụng trong việc làm nhãn mác, chuyển nhiệt lên bề mặt kim loại nhỏ.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Máy in laser (bắt buộc dùng mực laser), bàn ủi nhiệt độ cao, phíp đồng và nước ấm.
- Thao tác: In sơ đồ lên mặt bóng của giấy, úp mặt có mực lên phíp đồng đã làm sạch, dùng bàn ủi ép nhiệt đều tay trong 2-3 phút, sau đó ngâm nước để lột giấy.
- Kết quả: Đường mực chuyển hoàn toàn sang đồng, sắc nét, không nhòe hay đứt quãng, sẵn sàng ăn mòn.
* Lưu ý an toàn: Tránh để bàn ủi quá nóng làm cháy giấy hoặc nhòe mạch. Đeo găng tay và làm việc nơi thoáng khí khi dùng hóa chất ăn mòn.
