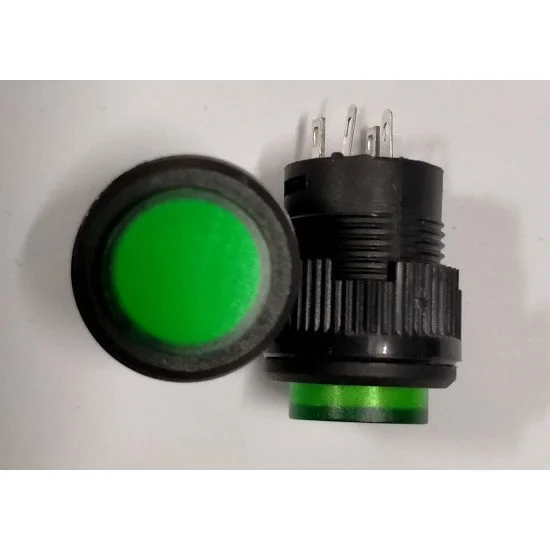

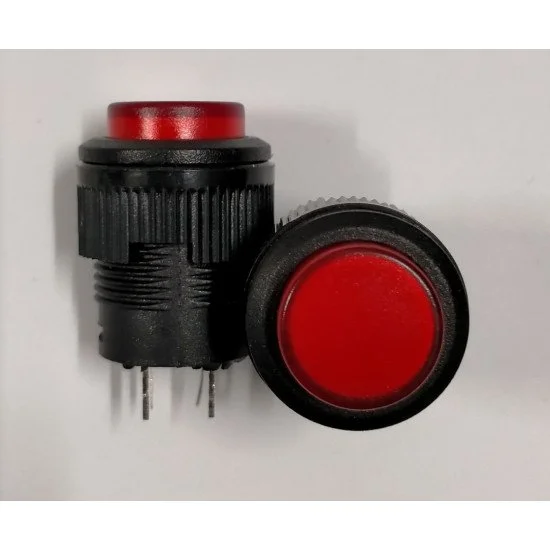

Nút nhấn giữ có đèn phi 16 R16-503AD 3A 250V
Nút nhấn giữ có đèn phi 16 R16-503AD 3A 250V
- Hàng trong kho: 224
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1906
- Vị trí: 2A
Số lượng đã bán: 534
Lượt xem: 262
8.640đ
Giá chưa bao gồm VAT: 8.000đ
1. Giới thiệu tổng quan
Nút nhấn giữ có đèn phi 16 R16-503AD là công tắc cơ học cao cấp tích hợp đèn báo trạng thái, thiết kế chuyên dụng cho các tủ điện công nghiệp và thiết bị dân dụng. Sản phẩm có tính năng nhấn tự giữ tiện lợi, hoạt động ổn định với dòng điện chịu tải lên đến 3A 250V và kích thước lắp đặt nhỏ gọn 16mm.
2. Thông số kỹ thuật
- Model: R16-503AD
- Kích thước lỗ khoét: 16mm
- Màu sắc đèn: Đỏ và Xanh lá
- Điện định mức tiếp điểm: 3A 250V
- Điện áp đèn báo: 1.5V
- Dòng điện đèn: 10mA (Yêu cầu đấu nối thêm điện trở phù hợp theo điện áp nguồn sử dụng)
- Loại cơ chế: Nhấn tự giữ (Latch)
3. Ứng dụng
- Làm công tắc nguồn ON-OFF cho các thiết bị điện AC và DC.
- Sử dụng trong tủ điện điều khiển, máy công nghiệp và các mạch tự động hóa.
- Ứng dụng làm nút nguồn, nút khởi động trên các hộp điều khiển kỹ thuật tự chế.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM) ở chế độ đo thông mạch (ohm), nguồn điện DC thấp và điện trở hạn dòng.
- Thao tác: Dùng VOM đo cặp chân tiếp điểm công tắc, nhấn nút để kiểm tra trạng thái đóng/mở tự giữ. Cấp nguồn qua điện trở hạn dòng vào hai chân LED để kiểm tra độ sáng của đèn báo.
- Kết quả: Tiếp điểm đóng ngắt mạch chuẩn xác theo nhát nhấn, đèn báo sáng đều không bị chập chờn.
* Lưu ý an toàn: Bắt buộc phải mắc nối tiếp điện trở phù hợp với điện áp nguồn khi cấp nguồn cho đèn 1.5V để tránh cháy LED. Đảm bảo ngắt hoàn toàn nguồn điện trước khi đấu nối lắp đặt.
