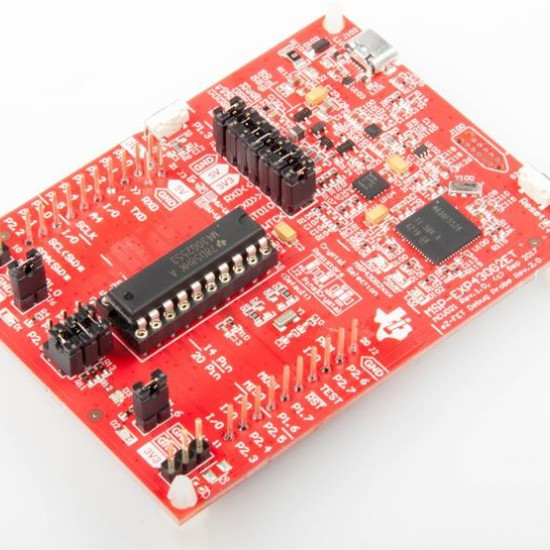

MSP-EXP430G2ET Lauchpad

1. Giới thiệu tổng quan

MSP-EXP430G2ET LaunchPad là bo mạch phát triển đầy đủ tính năng dành cho dòng vi điều khiển MSP430G2xx của Texas Instruments. Board tích hợp sẵn trình giả lập gỡ lỗi qua cổng USB, nút nhấn và đèn LED tiện lợi, giúp người dùng dễ dàng lập trình và nguyên mẫu hóa các ứng dụng nhúng tiết kiệm năng lượng.

2. Thông số kỹ thuật

• Vi điều khiển chính: MSP430G2553 hoặc MSP430G2452 (hỗ trợ DIP socket 20 chân)
• Giao tiếp: USB tích hợp cho việc gỡ lỗi và truyền dữ liệu UART qua cổng COM ảo
• Nguồn cấp: Cổng USB (5V hạ áp xuống 3.3V) hoặc nguồn ngoài
• Tính năng mở rộng: Tích hợp BoosterPack header 20 chân tương thích với nhiều module mở rộng
• Ngoại vi tích hợp: 2 nút nhấn (User và Reset), 2 đèn LED (Đỏ và Xanh lá), thạch anh 32kHz và 16MHz

3. Ứng dụng

• Phát triển các hệ thống nhúng tiêu thụ điện năng cực thấp (ultra-low-power)
• Học tập, nghiên cứu về vi điều khiển và lập trình nhúng C/C++
• Xây dựng các mạch cảm biến thông minh, thiết bị IoT đơn giản
• Tạo các nguyên mẫu sản phẩm (prototyping) nhanh chóng

4. Hướng dẫn kiểm tra (Test)

const int ledPin = P1_0;
const int buttonPin = P1_3;

void setup() {
  pinMode(ledPin, OUTPUT);
  pinMode(buttonPin, INPUT_PULLUP);
}

void loop() {
  int buttonState = digitalRead(buttonPin);
  if (buttonState == LOW) {
    digitalWrite(ledPin, HIGH);
  } else {
    digitalWrite(ledPin, LOW);
  }
}
