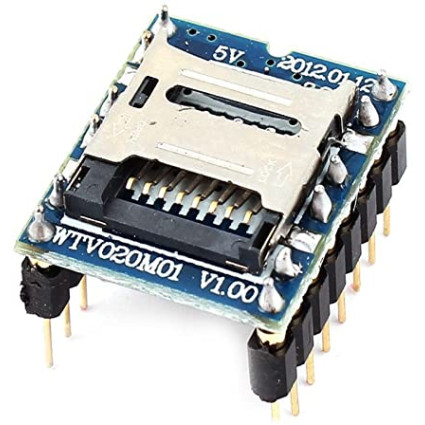

Module âm thanh WTV020-SD card

Thẻ: module âm thanh wtv020-sd card , module am thanh wtv020-sd card , wtv020sd16p , module phat am thanh arduino , mach phat am thanh sd , wtv020 sd card audio module , 1C35

Hàng trong kho: 7
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1591
Vị trí: 1C35

Số lượng đã bán: 13

1 đánh giá - Viết đánh giá

43.200đ

Giá chưa bao gồm VAT: 40.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Module âm thanh WTV020-SD card là giải pháp tuyệt vời cho các dự án sử dụng âm thanh với kích thước nhỏ gọn, tốc độ xử lý nhanh và tốc độ lấy mẫu lên đến 32000Hz. Module có khả năng hoạt động linh hoạt cả khi có hoặc không có vi điều khiển (Arduino), giúp dễ dàng tích hợp vào nhiều hệ thống điện tử khác nhau.

2. Thông số kỹ thuật

Hỗ trợ thẻ nhớ: Tối đa 2GB
Định dạng âm thanh: .ad4
Nguồn cấp: 3.3V
Tốc độ lấy mẫu: Lên đến 32000Hz
Công suất loa hỗ trợ: Tối đa 3W (nối trực tiếp chân 4, 5)

3. Ứng dụng

Phát âm thanh thông báo, tiếng còi cảnh báo trong các thiết bị điện tử.
Hệ thống nhà thông minh phát giọng nói hướng dẫn, cảnh báo.
Đồ chơi thông minh, thiết bị giáo dục trẻ em.
Các dự án DIY với Arduino cần tích hợp âm thanh.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Thẻ nhớ SD đã chuyển đổi file âm thanh sang định dạng .ad4, nguồn 3.3V, loa nhỏ (tối đa 3W) hoặc mạch khuếch đại, Arduino (nếu điều khiển qua vi điều khiển).
Thao tác: Lắp thẻ nhớ vào module, cấp nguồn 3.3V cho chân 16 và GND cho chân 8. Kết nối loa vào chân 4 và 5 (hoặc chân audio qua mạch khuếch đại). Nối các chân điều khiển tương ứng với Arduino hoặc sử dụng chế độ độc lập.
Kết quả: Module phát đúng các file âm thanh đã lưu trong thẻ nhớ theo thứ tự hoặc theo lệnh điều khiển từ vi điều khiển.

* Lưu ý an toàn: Cấp đúng điện áp 3.3V, tránh cấp nguồn 5V trực tiếp làm cháy module. Đảm bảo cắm đúng chiều thẻ nhớ và kết nối đúng cực nguồn.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

Chân Reset (1) nối với Chân số 2 trên Arduino
Chân CLK (7) nối với Chân số 3 trên Arduino
Chân DATA (10) nối với Chân số 4 trên Arduino
Chân Busy (15) nối với Chân số 5 trên Arduino
Chân GND (8) nối với GND Arduino
Chân nguồn (16) nối với Nguồn 3.3V

C/C++ (Arduino/ESP)

#include
int resetPin = 2;
int clockPin = 3;
int dataPin = 4;
int busyPin = 5;
Wtv020sd16p wtv020sd16p(resetPin, clockPin, dataPin, busyPin);
void setup() {
  wtv020sd16p.reset();
}
void loop() {
  wtv020sd16p.playVoice(0);
  wtv020sd16p.asyncPlayVoice(1);
  delay(5000);
  wtv020sd16p.pauseVoice();
  delay(5000);
  wtv020sd16p.pauseVoice();
  delay(5000);
  wtv020sd16p.stopVoice();
  wtv020sd16p.asyncPlayVoice(2);
  delay(2000);
  wtv020sd16p.mute();
  delay(2000);
  wtv020sd16p.unmute();
  delay(2000);
  wtv020sd16p.stopVoice();
  delay(5000);
}
