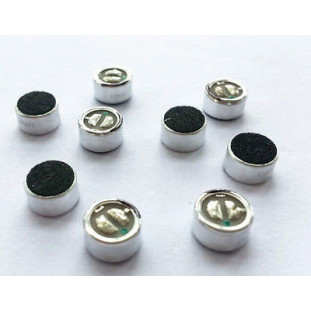

Micro điện dung
Micro điện dung
- Hàng trong kho: 165
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 511
- Vị trí: 3B
Số lượng đã bán: 220
Lượt xem: 240
3.240đ
Giá chưa bao gồm VAT: 3.000đ
1. Giới thiệu tổng quan
Micro điện dung là một linh kiện điện tử thụ động chuyên dụng, hoạt động dựa trên nguyên lý thay đổi điện dung để chuyển đổi sóng âm thành tín hiệu điện. Sản phẩm có thiết kế nhỏ gọn, độ nhạy cao và tần số đáp ứng tốt, chuyên dùng trong thu âm, cảm biến âm thanh và mạch báo động.
2. Thông số kỹ thuật
- Loại linh kiện: Micro điện dung (Condenser Microphone)
- Điện áp hoạt động: 1.5V - 10V DC
- Trở kháng đầu ra: Thấp (Low impedance)
- Độ nhạy: Phụ thuộc vào mạch khuếch đại đi kèm
- Tần số đáp ứng: Âm thanh dải tần giọng nói và âm thanh cơ bản
- Số chân: 2 chân (Chân âm nối vỏ và chân dương)
3. Ứng dụng
- Làm cảm biến phát hiện tiếng vỗ tay, âm thanh môi trường
- Sử dụng trong các mạch thu âm mini, tai nghe, thiết bị liên lạc nội bộ
- Ứng dụng trong các dự án DIY với vi điều khiển qua mạch khuếch đại âm thanh (LM358, MAX9814...)
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng số (VOM), nguồn cấp DC khoảng 3V - 5V và điện trở hạn dòng 2.2kΩ đến 10kΩ.
- Thao tác: Chỉnh VOM về thang đo DC, mắc nối tiếp micro với điện trở lên nguồn DC, đo điện áp sụt trên micro khi có âm thanh hoặc thổi nhẹ.
- Kết quả: Điện áp trên đồng hồ thay đổi dao động theo tiếng động hoặc hơi thổi chứng tỏ micro hoạt động tốt.
* Lưu ý an toàn: Không cấp điện áp vượt quá giới hạn cho phép để tránh hỏng màng điện dung. Xác định đúng cực tính chân âm (nối vỏ) trước khi cấp nguồn.
